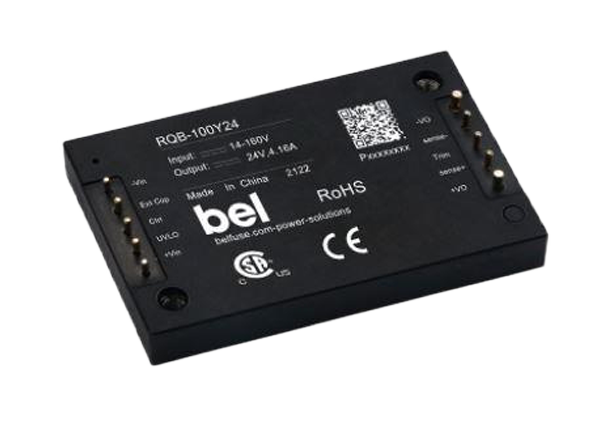

Bel Power Solutions RQB-100Y 100W隔离DC-DC转换器是专门为铁路应用和相关设备设计的高性能设备。RQB-100Y DC-DC转换器提供100W单输出电压，14V(DC)到160V(DC)的宽输入电压范围，和-40°C到+105°C的工作温度范围。包括输入欠压、输出过压、过流、短路、过温保护。RQB-100Y 100W隔离DC-DC转换器还具有远程开/关控制，遥控补偿，可编程欠压锁定，保持功能，和输出电压trim调整。

特性

• 超宽12:1输入电压范围:14V(DC) ~ 160V(DC)

• 效率高达90%

• 增强绝缘，I/O隔离试验电压3kV(AC)

• 工业标准的1/4砖封装和引脚

• 符合en50155和AREMA标准

• 安全认证符合IEC 62368-1

• RoHS投诉

• 保护

• 输入欠压

• 输出过压

• 过流

• 短路

• 过热现象

规范

• 输入

• 典型4.7A, 24V输入时最大4.9A

• 典型1.55A，在72V输入时最大1.60A

• 典型1.03A, 110V输入时最大1.06A

• 110 v (DC)名义(典型的)

• 16.8V(DC)至160V(DC)连续工作范围

• 14 v (DC)≤100 ms

• 输入电压

• 输入电流(满载)

• 典型1.2W，最大空载功耗2.0W

• 150mA反射纹波电流

• 200V(DC)浪涌电压最长1秒

• 最小10V(DC)，典型输入欠压保护11V(DC)

• 典型50ms，最大启动时间100ms

• 输出

• 最大电压精度±1%

• 典型±0.2%，最大线性调节±0.5%

• ±0.5%典型，±1%最大负载调节

• 500s瞬态恢复时间

• ±3%典型，±5%最大瞬态响应偏差

• ±0.03% /°C温度系数

• 150mVp-p典型，300mVp-p最大纹波和噪声

• 90%至110%的Vo输出电压调整范围

• 105%的签证官的感觉

• 典型+115°C，最高+125°C超温保护

• 110% ~ 160% Vo过电压保护范围

• 105%至260% Io过流保护范围，160% Io典型

• 打嗝、连续、自恢复短路保护

• 隔离

• 3000 v (AC)投入产出

• 2100V(AC)输入箱和输出箱

• 1000欧姆绝缘电阻

• 1100 pf隔离电容

• 温度

• -40°C至+105°C的工作范围

• -55°C ~ +125°C存储范围

• +300°C针脚焊接电阻

• 存储相对湿度5% ~ 95%，无凝露

• 典型开关频率为175KHz

• 1000年的kh平均无故障时间

• 材料

• 铝合金的情况

• UL 94V-0黑色塑料底盖

• 冷却方法

• 传导

• 强制空气

• 自由空气对流附加散热器
