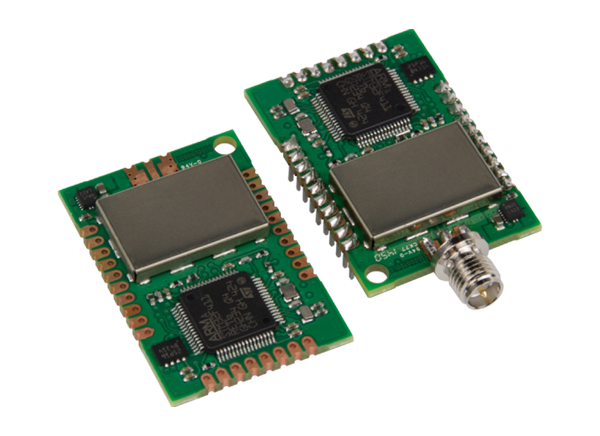

MultiTech MultiConnect mDot LoRa 模块旨在为传感器、工业设备和远程设备提供远程、低比特率M2M数据连接。为了易于使用，低功耗mDot模块是预先认证和Arm Mbed 可编程。这些模块兼容LoRaWAN 1.0.2，可在建筑物中提供高达15km(10英里)视距和2km(1至3英里)的双向数据通信，在北美、欧洲、澳大利亚和亚太地区(AS923)使用sub-GHz ISM频段。mDot模块带来了安全性、智能化、降低复杂性和较低的材料成本，同时支持各种电子接口，在电池供电的情况下连接几乎任何设备数年。

MultiTech MultiConnect mDot模块可用于各种地区(北美、欧洲、澳大利亚/新西兰、亚洲/太平洋和日本)，并具有多种天线输入选项(SMA、u.FL、RF pad)。

特性

• LoRaWAN 1.0.2兼容

• FCC/CE/RCM/GITEKI认证在北美、欧洲、澳大利亚和日本使用

• 开发人员友好的Arm Mbed库为特定的应用程序提供定制功能

• 板载闪存和RAM降低了整体成本

• 单播和组播消息支持

• 多个I / O接口

• 数据速率293bps 20Kbps+ LoRa

应用程序

• 网状网络替代

• 管理和收集传感器数据

• 控制和监视远程资产和设备

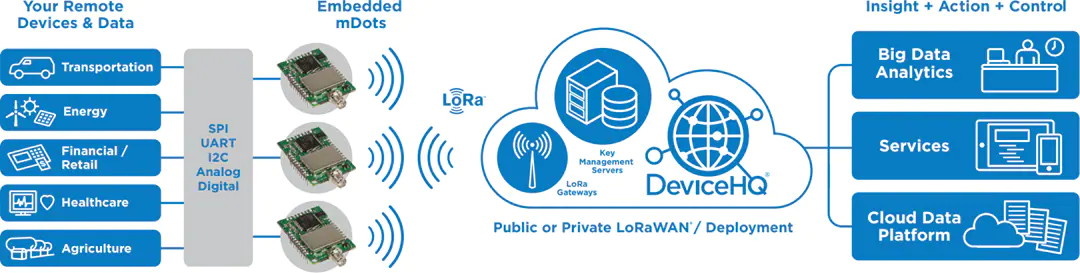

应用实例

规范

• CPU:意法半导体STM32F411RET

• 最大时钟:100MHz(可配置电源使用)

• 内存

• 512KB Flash(客户可用400KB)

• 128 kb的RAM

• 无线电频率

• 860兆赫到1020兆赫

• FSK, GFSK, MSK, GMSK, OOK, LoRa数字扩频

• 地区

• mtdot - 868:欧洲

• 北美和澳大利亚

• MTDOT-923:亚太

• 沟通

• 符合LoRaWAN 1.0.2, A类和C类

• Arm Mbed库或AT命令的无线电控制

• 接口

• 多达21个数字I/O

• 多达11个模拟输入

• Spi, i (2) c, uart (rx, tx, rts, cts)

• 引脚功能是多路复用的

• 最大发射功率输出

• mtdot - 868: 14 dbm

• mtdot - 915: 19 dbm

• MTDOT-923:因国家而异

• 最大限度的接收灵敏度

• mtdot - 868: -137 dbm

• mtdot - 915: -130 dbm

• MTDOT-923:因国家而异

• 链路预算

• MTDOT-868: 151dB点对多点，147dB点对点

• MTDOT-915: 145dB点对多点，147dB点对点

• MTDOT-923:因国家而异

• 最大有效各向同性辐射功率

• mtdot - 868: 10 dbm

• mtdot - 915: 36 dbm

• MTDOT-923:因国家而异

• 输入电压3.3V ~ 5.0V(DC)±5%

• 工作温度:-40℃~ +85℃(-40°F ~ +185°F)

• 存储温度:-40℃~ +85℃(-40℉~ +185℉)

• 相对湿度:20% ~ 90% RH无凝露

• 外形尺寸25.5mm x 37.3mm(1.0“x 1.47”)

• EMC合规

• 美国:FCC Part 15 B级

• EU: EN 55022 B类，EN 55024。

• 加拿大:冰- 003

• 无线电标准:FCC 15.247, IC rs -210，欧盟EN 300 220

• 安全标准:UL/cUL 60950-1 2nd Ed.， cUL 60950-1 2nd Ed.， IEC 60950-1 2nd Ed.， AS/NZS 60950.1

• 质量

• MIL-STD-810G:高温、低温、随机振动

• SAE J1455:运输跌落和处理跌落，随机振动，扫频正弦振动

• IEC68-2-1:寒冷的温度。

• IEC68-2-2:干热

资源

• 数据表

• mDot开发者指南

• AT命令参考指南

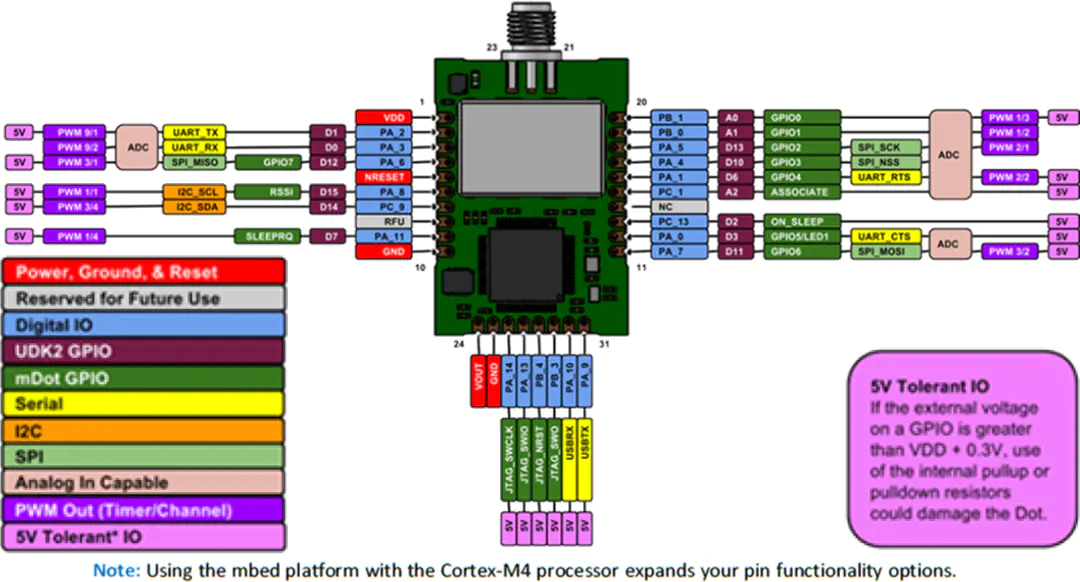

引脚图
