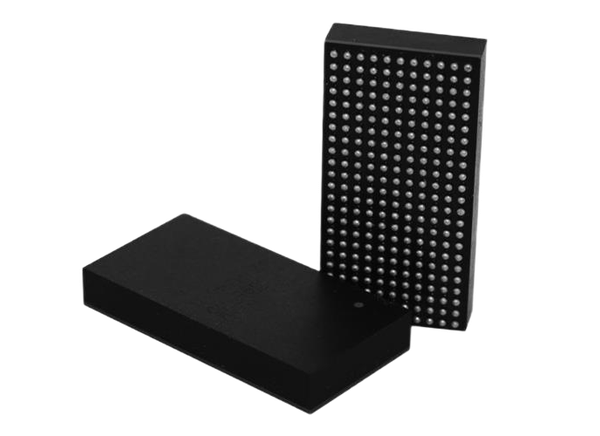

Monolithic Power Systems (MPS) MPM82504电源管理模块具有PMBUs接口，提供了一个完整的电源解决方案，可实现高达25A的输出通道。MPM82504有四个输出通道，可以并联提供50A, 75A，或100A的输出电流，以实现灵活的配置。这些MPM82504电源模块还可以与MPM3695-100和其他MPM82504设备并联工作，以提供更高的输出电流。MPM82504模块配备了MPS的专有的多阶段恒时控制(MCOT)，提供了超快的瞬态响应和简单的环路补偿。这些模块具有过流保护(OCP)、过压保护(OVP)、欠压保护(UVP)等全保护功能。PMBus接口可以实现灵活的数字配置和关键参数的监控。MPM82504模块尺寸为15mm × 30mm × 5.18mm，采用BGA封装。典型的应用包括电信和网络系统、服务器和计算以及工业设备。

特性

• 3.2V至16V输入电压范围，外部3.3V V(CC)偏置

• 4V到16V输入电压范围内V(CC)偏置

• 输出电压范围0.5V至3.3V

• 自动交错多相运行

• 1.3 PMBus兼容

• 每个通道的遥测读数包括V(IN)、V(OUT)、I(OUT)、温度和故障

• 可采用BGA (15mm × 30mm × 5.18mm)包装

• 4个可并行输出通道，每个通道可达25A

• 每个通道都有独立的远程感应

• 每个通道都可以通过PMBus进行配置:

• 输出电压和缓启动时间

• OCP, OVP, UVP，超温保护，UVLO限制

• PWM模式和开关频率



应用程序

• 电信和网络系统

• 工业设备

• 服务器和计算

• FPGA和ASIC核心功率

典型应用电路图
