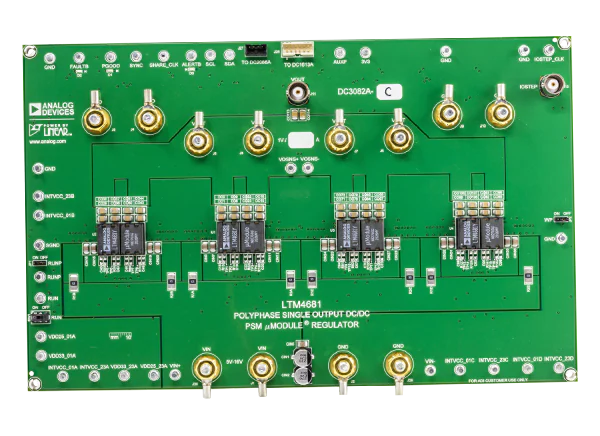

亚德诺半导体用于LTM4681的DC3082A-C演示电路，一个多相 单输出DC/DC降压μModule 稳压器。LTM4681配备数字电力系统管理。DC3082A-C采用4× LTM4681配置为16相单输出。出厂默认输入电压为12V典型，480A典型或500A峰值时输出电压为1V，推荐使用400LFM强制气流。演示板输出电压可从0.6V调节到1V。将输出电压编程到大于1V的任何值，需要基于LTM4681数据表中提供的热降额曲线降额输出电流。散热器或其他适当的电子冷却系统也可以与强制气流一起使用，以进一步优化输出功率，当输出打开并负载最大输出电流。

出厂默认开关频率预设为典型的350kHz。模拟设备公司。DC3082A-C具有PMBus接口和数字电源系统管理功能。支持板载12针连接器，用户可将加密狗DC1613A与演示板连接。该连接器提供了使用LTpowerPlay 软件开发工具进行通信和编程的简单方法。LTpowerPlay软件和I(2)C/PMBus/SMBus加密狗DC1613A允许用户实时监测输入和输出电压、输入和输出电流、开关频率、内部IC模具温度、功率级组件温度和故障日志。可编程参数包括设备地址、输出电压、控制回路补偿、开关频率、相位交错、DCM或CCM运行模式。这些还包括数字软启动、排序和基于时间的关机、输入和输出过压、输出过流、IC模和功率组件过温的故障响应。

LTpowerPlay GUI软件

LTpowerPlay是一个强大的基于windows的开发环境，支持Analog Devices Inc.。数字电力系统管理(PSM)产品。LTpowerPlay支持各种任务，例如通过连接到演示板系统和在脱机模式(不存在硬件)中评估模拟设备的ic，以构建一个多芯片配置文件，该文件可以在以后保存和重新加载。它还提供了前所未有的诊断和调试功能，并成为一个有价值的诊断工具，在单板启动程序或调整系统中的电源管理方案，或在启动rails时诊断电源问题。

从Analog Devices Inc.下载LTpowerPlay

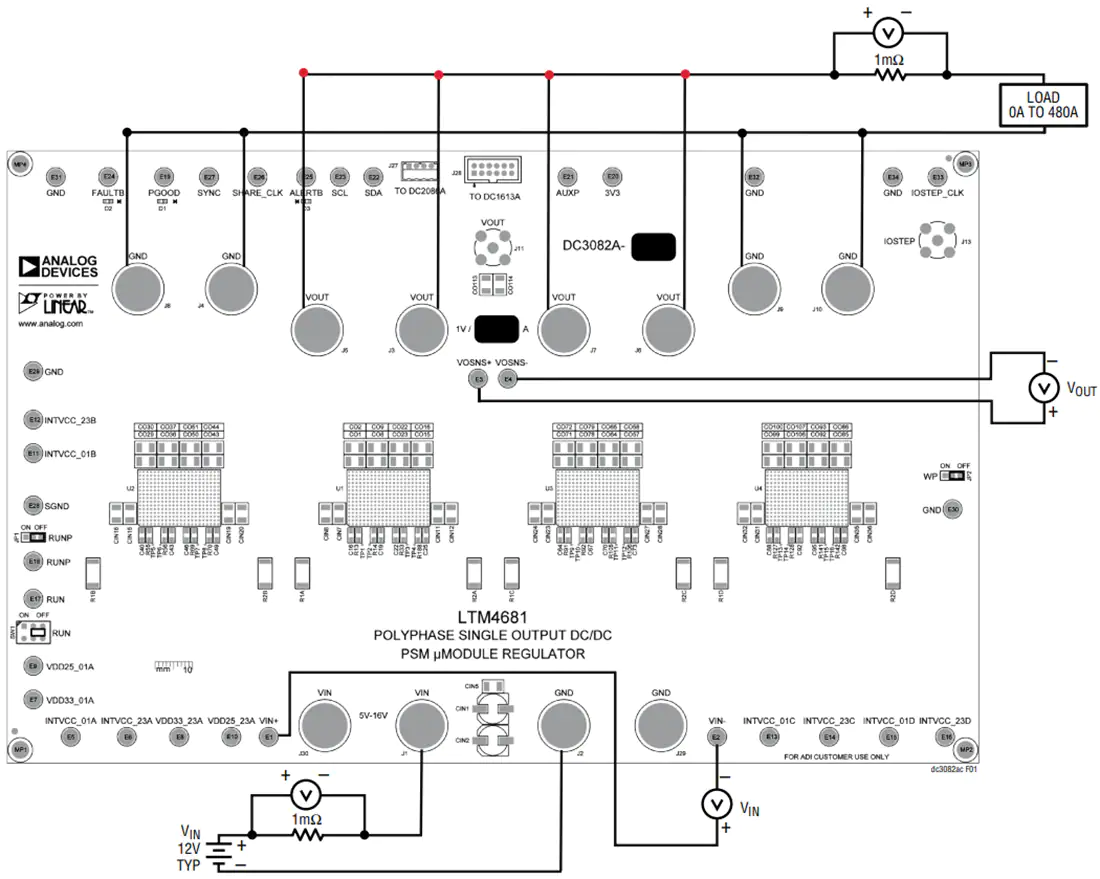

设备的设置
