德州仪器TPS548B27EVM-162转换器评估模块的介绍、特性、及应用

来源：HQBUY 发布时间：2022-04-26

摘要： 设计演示了TPS548B27, D-CAP3同步降压转换器。

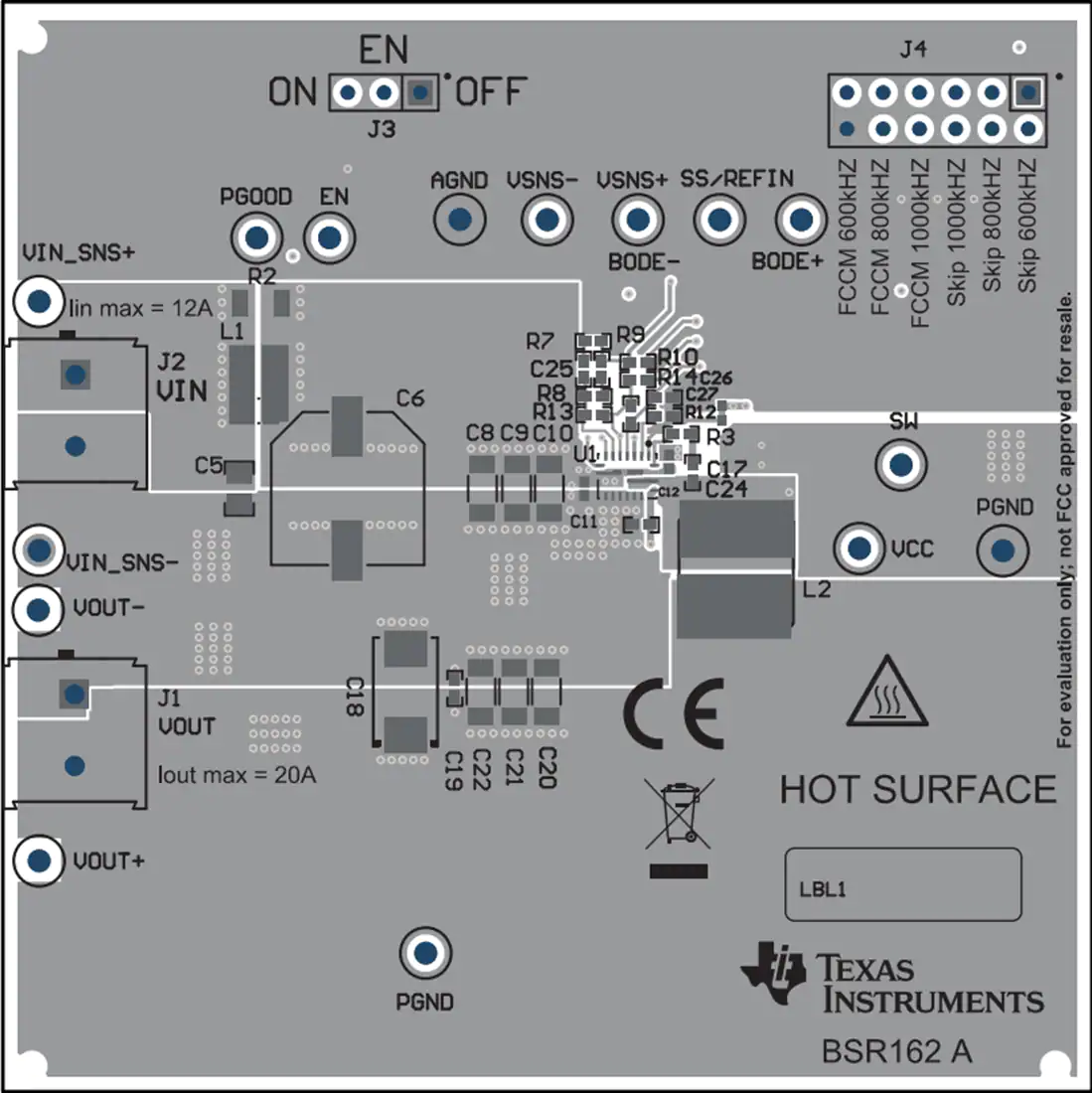

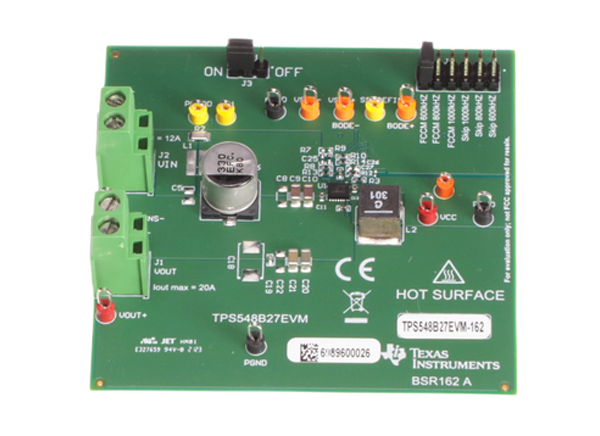

德州仪器TPS548B27EVM-162转换器评估模块(EVM)的设计是为了演示TPS548B27。TPS548B27是一个D-CAP3同步降压转换器，设计的输出电流高达20A。评估模块的设计是为了说明在设计该器件时可以实现的小型印刷电路板。评估模块允许用户快速更改多个设置。mosfet的低漏极-源通电阻使器件能够实现高效率，并在高输出电流下保持结温低。由于该设备采用D-CAP3 控制拓扑设计，因此不需要外部补偿组件。评估模块的开关频率和工作模式是可外部选择的，使用跳线设置从mode引脚到AGND的电阻。外部电阻分压器允许可调输出电压。此外，该设备提供了灵活的软启动，可调OC限制阈值，外部参考输入，和一个开漏电源良好的指示。德州仪器TPS548B27设备有一个固定的内部VIN欠压锁定和外部可调UVLO使用一个电阻分压器在EN引脚。
