e-peas EVK30300评估板(2AAEM30300C0011)是AEM30300环境能量电池充电器IC的演示平台。AEM30300是一个集成的能量管理电路，从环境能量采集源提取直流电源，将能量存储在存储元件中。AEM30300允许开发人员延长电池寿命，并最终在大范围的应用中消除一次储能元件。

e-peas EVK30300评估板具有一个预先安装在QFN-28包中的AEM30300，以及操作设备所需的所有组件。评估板可以方便地连接到能量采集器和存储元件。它还提供了在数据表中描述的任何模式中设置设备的所有配置访问。控制和状态信号可在标准引脚头，允许用户接线的任何使用场景和评估相关的性能。

特性

• 5个双螺杆端子


• 能源(直流)

• 能量来源(交流低频)

• 能源来源(交流中频)

• ZMPP配置

• 外部输出供应

• 一个三通螺丝端子


• 储能元件(电池或超级电容器)

• 一个2针带冠头

• 存储元件的替代连接器

• 提供五个电阻


• 自定义模式配置

• ZMPP配置

• 十三3头


• 最大功率点比(R_MPP)配置

• 最大功率点定时(T_MPP)配置

• 储能元件阈值配置

• 双cell超级电容器配置

• 模式配置

• 配置0欧姆电阻


• 冷启动输入配置

• 一个1-pin头


• 访问状态引脚

• 76mm x 50mm PCB

• 4x M2.5安装孔位

资源

• 评估板

• 用户指南

• 快速入门指南

• AEM30300

• 数据表

• 产品简短

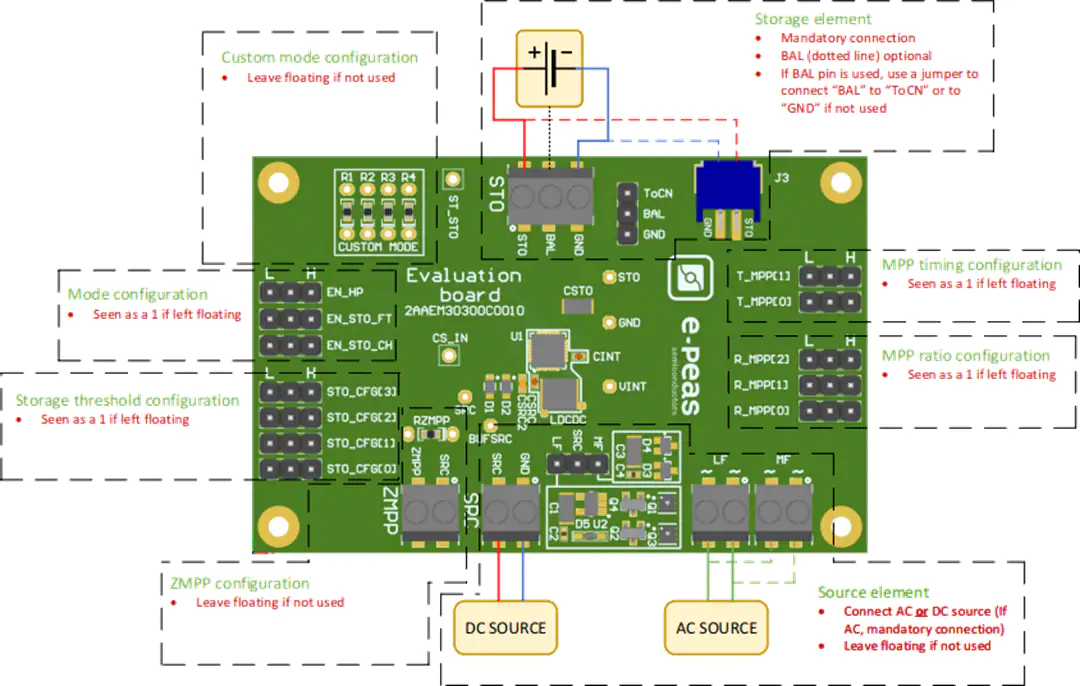

板布局
