Qorvo QPA9940 4W高效功率放大器是一款针对Band 40小单元无线基础设施系统的高效率、线性化功率放大器。采用InGaP/GaAs HBT技术，该产品在+28dBm平均输出功率下提供31%的高效率，同时在高达100MHz的信号带宽下提供-50dBc的DPD线性ACPR。

Qorvo QPA9940采用5x5mm SMT封装。兼容QPA9901、QPA9903、QPA9908(高效小电池PA)。

特性

• 2300 - 2400兆赫

• 34.5 db的增益

• 在36 dbm P3dB

• 在+28dBm功率输出时，PAE值为31%

• 1.8V逻辑兼容PA开/关控制

• -50dBc ACPR DPD线性化在+28dBm功率输出5载波信号

• 芯片上的ESD保护

• 5mm x 5mm包装

应用程序

• 4 g / 5 g BTS小细胞

• 5 g M-MIMO

• 中继器/ DAS

• 移动基础设施

• 通用无线

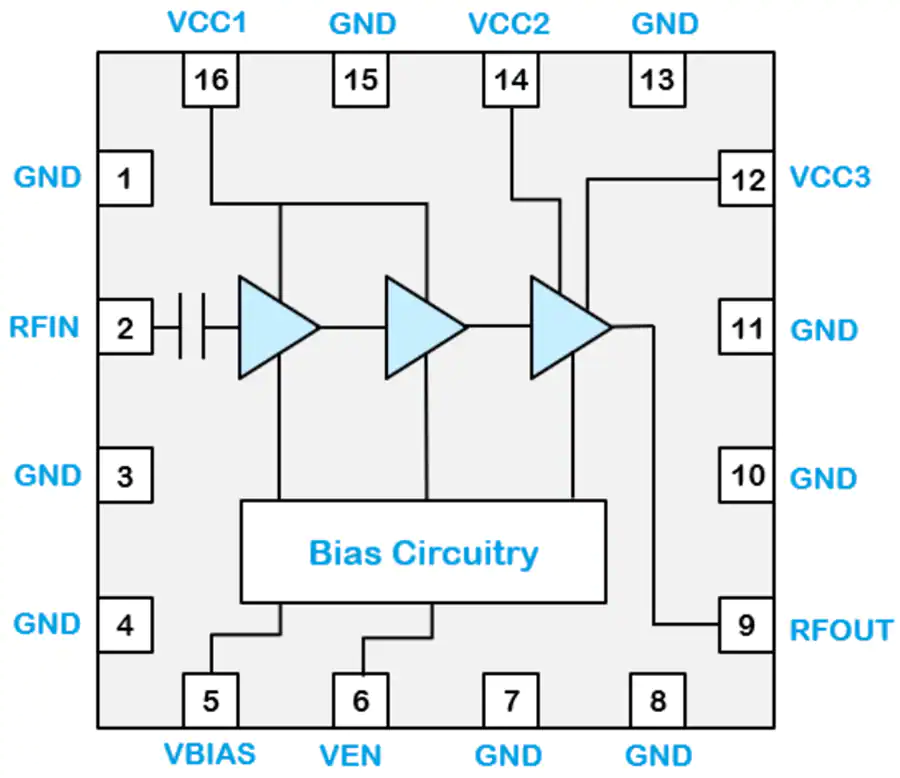

原理框图
