德州仪器TXU0104/TXU0104- q1单向电平移位器是4位、双电源非逆变固定方向电压电平转换器件。TXU0104-Q1电平移位器是AEC-Q100合格的汽车应用。

TI TXU0104/TXU0104- q1单向电平移器Ax引脚参考V(CCA)逻辑电平。OE引脚可以引用V(CCA)或V(CCB)逻辑电平，Bx引脚可以引用V(CCB)逻辑电平。A口和B口均可接受1.1V ~ 5.5V的输入电压。固定方向数据传输可以发生从A到B或B到A，当OE设置过高参考任一电源。当OE设置为低时，所有输出引脚处于高阻抗状态。

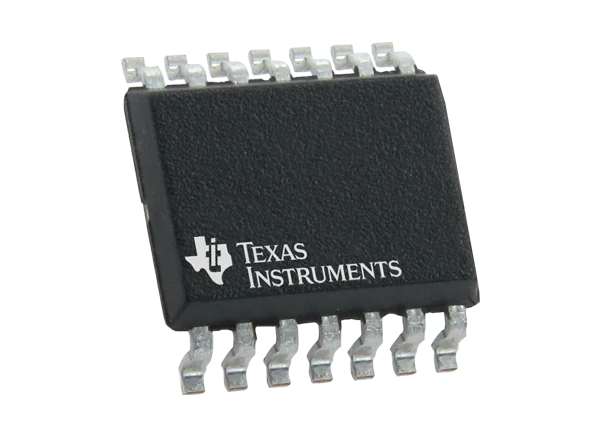

TXU0104/TXU0104- q1有3.00mm × 2.50mm的VQFN-14或5.00mm × 4.40mm的TSSOP-14封装。

特性

• AEC-Q100符合汽车应用(TXU0104-Q1)

• 完全可配置的双轨设计，允许每个端口工作在1.1V至5.5V

• 3.3V到5.0V的最高200Mbps支持

• 施密特触发输入允许缓慢和嘈杂的输入

• 集成静态下拉电阻的输入，防止通道浮动

• 高驱动强度(5V时可达12mA)

• 低功耗

• µA maximum(25°C) (TXU0104)

• 3µA maximum(25°C) (TXU0104-Q1)

• -40°C - 125°C

• V(CC)隔离和V(CC)断开(I(off-float))特性

• 如果V(CC)输入是< 100mv或断开，所有输出被禁用，成为高阻抗

• I(off)支持部分下电模式操作

• 控制逻辑(OE)与V(CC (MIN))电路允许从A或B端口进行控制

• Pinout与TXB系列电平切换器兼容

• 在其他支持常用应用程序的变体中可用:TXU0204、TXU0204- q1、TXU0304、TXU0304- q1

• 工作温度范围:-40℃~ +125℃

• 锁止性能超过100mA每JESD 78, II类

• ESD保护超过jesd22

• 2500 v人体模型

• 1500 v charged-device模型

应用程序

• 消除慢或有噪声的输入信号

• 驱动指示灯led或蜂鸣器

• 拆卸机械开关

• 通用I/O电平切换

• 推挽电平切换(UART, SPI, JTAG等)

原理框图
