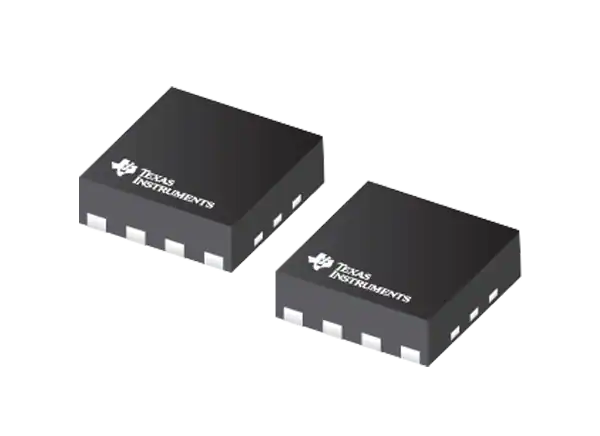

德州仪器公司DRV8212P 12V, 3A h桥电机驱动器提供低功耗睡眠模式的PWM控制，为低电流要求的系统优化。DRV8212P电机驱动器集成了四个n通道功率场效应管，一个电荷泵稳压器和保护电路。三电荷泵结构允许设备在1.65V以下工作，以适应1.8V供电轨道和低电池条件。电荷泵集成了所有的电容器，以减少PCB上电机驱动器的整体解决方案尺寸，并允许100%的占空比运行。

TI DRV8212P支持工业标准的PWM (IN1/IN2)控制接口。nSLEEP引脚控制低功耗睡眠模式，通过禁用内部电路实现超低静态电流。该设备提供高达4A的峰值输出电流，并在1.65V到5.5V的供电电压下工作。

DRV8212P具有强大的内部保护功能，包括电源欠压锁定(UVLO)、输出过流(OCP)和设备过温(TSD)。

DRV8212P是pin-to-pin可伸缩R(DS(on))和供电电压选项的设备家族的一部分，以最小的设计变化支持各种负载和供电轨道。该系列设备包括DRV8210、DRV8210P、DRV8212、DRV8212P和DRV8220。

特性

• n通道h桥电机驱动器


• MOSFET导通电阻:HS + LS 280毫欧

• 驱动一台双向刷直流电机

• 一个单线圈或双线圈闭锁继电器

• 1.65V至11V工作电源电压范围

• 4A峰值高输出电流能力

• 标准PWM接口(IN1/IN2)

• 支持1.8V、3.3V、5V逻辑输入

• 超低功耗睡眠模式


• na @ < 84.5 V (VM) = 5 V, V (VCC) = 3.3 V, T (J) = 25°C

• 带DRV8837的Pin-to-pinDRV8837C

• 保护功能


• 欠压锁定(UVLO)

• 过电流保护((OCP)

• 热关机(TSD)

• 家庭的设备


• DRV8210: 1.65V-11V, 1欧姆，多接口

• DRV8210P: Sleep pin, PWM接口

• DRV8212: 1.65V-11V, 280毫欧，多接口

• DRV8212P: Sleep pin, PWM接口

• DRV8220: 4.5V-18V, 1欧姆，多接口

应用程序

• 有刷直流电机，螺线管，电磁阀;继电器驱动

• 水,气,,用电计量装置

• IP网络摄像机红外切割滤波器

• 视频门铃

• 机器视觉相机

• 电子智能锁

• 电子玩具和机器人玩具

• 血压监视器

• 输液泵

• 电动牙刷

• 美,梳理

简化的示意图

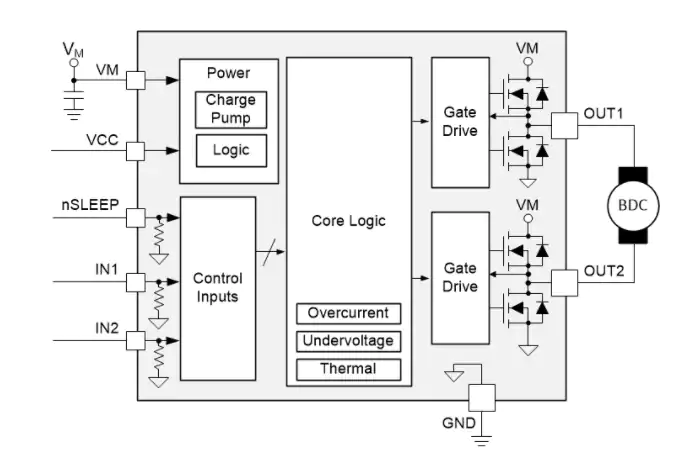

框图
