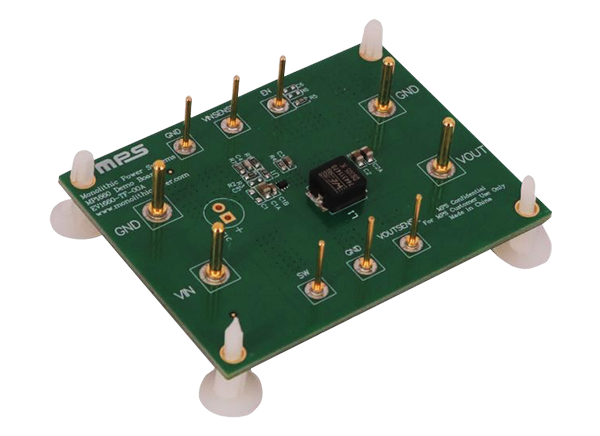

美国芯源系统(MPS) EV1660-TF-00A评估板是为了演示MP1660降压转换器的能力而设计的。MP1660降压转换器是全集成的，高频，同步，整流，降压，开关模式转换器与内部功率mosfet。MP1660在一个非常紧凑的解决方案中，在一个很宽的输入范围内提供了出色的负载和线路调节，实现3A输出电流。

全保护功能包括短路保护(SCP)、过流保护(OCP)、欠压保护(UVP)和热关闭。

特性

• 宽4.5V至16V工作输入范围

• 110毫欧/60毫欧低R(DS(ON))内部功率mosfet

• 190µ低我(问)

• 高效率的同步模式操作

• 轻载省电模式

• 快速负载瞬态响应

• 600千赫频率切换

• 内部软启动(SS)

• 过流保护(OCP)和打嗝模式

• 热关机

• 输出0.6V可调

• 可采用SOT563 (1.6mm x 1.6mm)包装

应用程序

• 安全摄像头

• 数字机顶盒

• 平板电视和显示器

• 一般用途

概述

示意图
