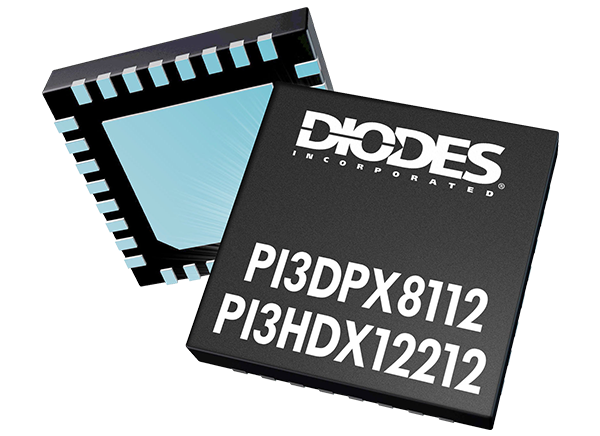

达尔科技PI3DPX8112 1- 2 Active Mux Linear ReDriver 是一个4车道显示端口链路，数据速率支持高达13.5Gbps的DP2.0 (UHBR13.5, UHBR10)， DP1.4 (HBR3)， DP1.2 (HBR2)， DP1.1 (HBR1)，和DP1.0 (RBR)标准。最大均衡器增益控制为+15dB (DP2.0@6.75GHz)和+8.5dB (DP1.4@4.05GHz)，以补偿沿信道连接的插入损耗。

集成了pi3dx8112的非阻塞线性重驱动设计，确保了传递预拍摄和去强调均衡波形的差分信号通过DFE从源端传输到接收端。它有助于优化系统发射端和接收端进行的整体信道链路调整。在ReDriver的输入端采用CTLE均衡器来降低ISI抖动和补偿信道损耗。可编程平坦增益和线性调整支持眼图打开。

通过组合逻辑控制设计，用户可以使用引脚带方法选择不同的EQ增益、平坦增益和输出摆动线性度进行灵活的设计调谐。

特性

• 1到2主deux配置，用于4 lane DisplayPort操作

• 数据速率支持高达13.5Gbps，覆盖13.5Gbps DP2.0 (UHBR13.5)和8.1Gbps DP1.4速度

• 四电平引脚带控制通过组合逻辑表的均衡增益值选择

• 四电平引脚带控制平坦增益和输出摆动线性选择

• 输入信号检测，自动省电模式

• 3.3V +/-0.3V单电源

• -40°C至+85°C的工业温度支持

• 无铅,完全通过无铅认证

• 无卤、无锑“绿色”器件

应用程序

• 移动工作站

• 游戏笔记本

• 对接、KVM和PC外围设备

• 显示监控

• 工业计算机

• 嵌入式系统

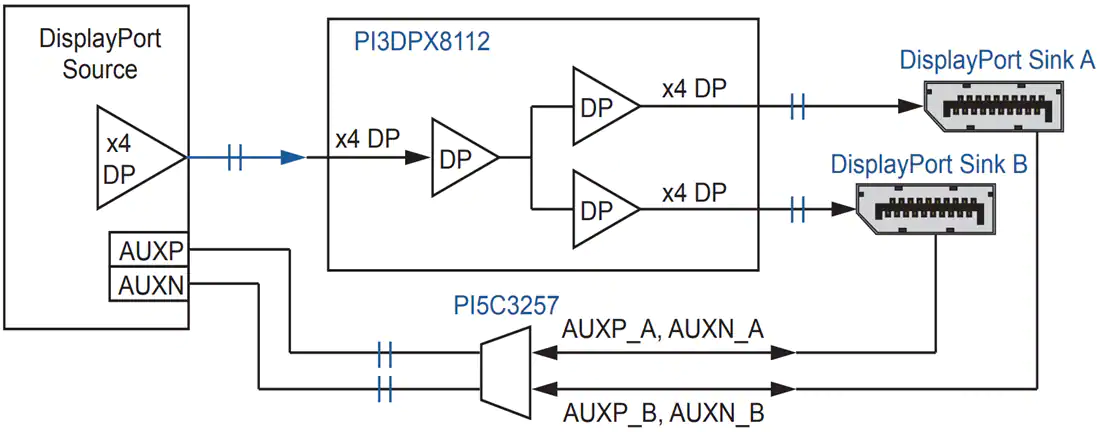

系统应用程序
