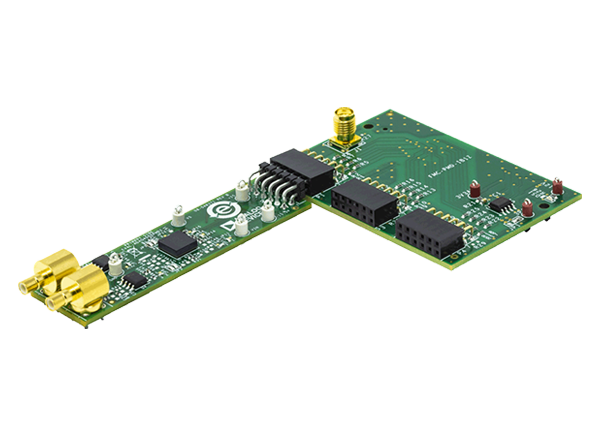

亚德诺半导体EVAL-ADAQ40xx评估套件包括EVAL-ADAQ4001PMDZ或EVAL-ADAQ4003PMDZ外围模块(Pmod)板和EVAL-PMD-IB1Z Pmod到现场可编程网格阵列(FPGA) mezz卡(FMC)，通过160引脚的FMC连接器与系统演示控制板(EVAL-SDP-CH1Z)接口的插板。

ADAQ4001µm模块和ADAQ4003µm模块将多个常见的信号处理和调理模块组合成一个单一的设备，包括一个低噪声、全差分模数转换器(ADC)驱动器、一个稳定的参考缓冲区、一个高分辨率、16位或18位、2 MSPS逐次逼近寄存器(SAR) ADC、以及优化性能所必需的关键无源元件。

EVAL-ADAQ4001PMDZ和EVAL-ADAQ4003PMDZ车载组件包括:

·采用ADR4550高精度，缓冲带隙，5.0V参考电压
·可选配ADA4898-1高压、低噪声、低失真、单位增益稳定、高速运放
·可选AD8251可编程增益内放
·LT5400-4四匹配，低漂移，电阻网络

特性

• 全功能的Pmod评估板与Pmod到FMC插入板

• 多功能模拟信号调理电路

• 车载参考和ADC驱动器

• PC机控制软件，进行时域和频域数据分析

• 系统演示平台兼容(EVAL-SDP-CH1Z)

 内容

• EVAL-ADAQ4001PMDZ或EVAL-ADAQ4003PMDZ Pmod评估板

• EVAL-PMD-IB1Z Pmod到FMC插板

必需的设备

• PC运行Windows 10或以上

• EVAL-SDP-CH1Z (SDP-H1)控制板

• 精密信号源

• 电缆(SMB输入到评估板)

• 标准USB A到Mini-B USB线缆

• 适用于16位/18位测试的带通滤波器(根据信号频率取值)

软件

• ADAQ4001或ADAQ4003 ACE插件

• ACE安装软件

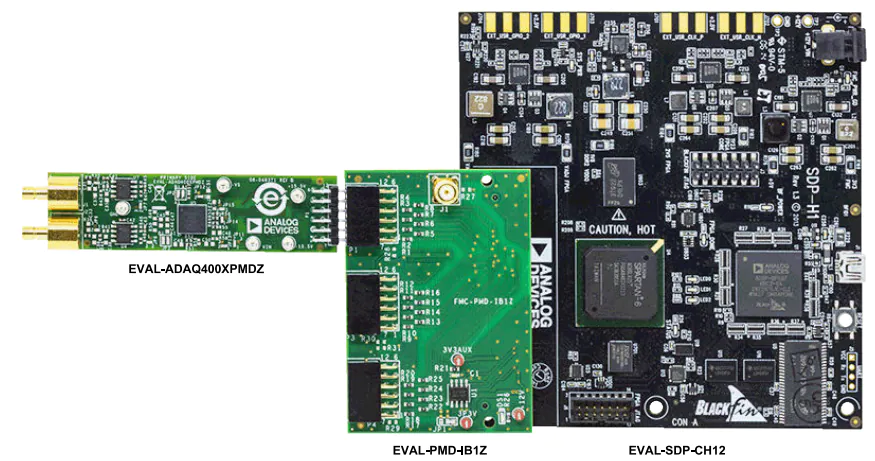

配置

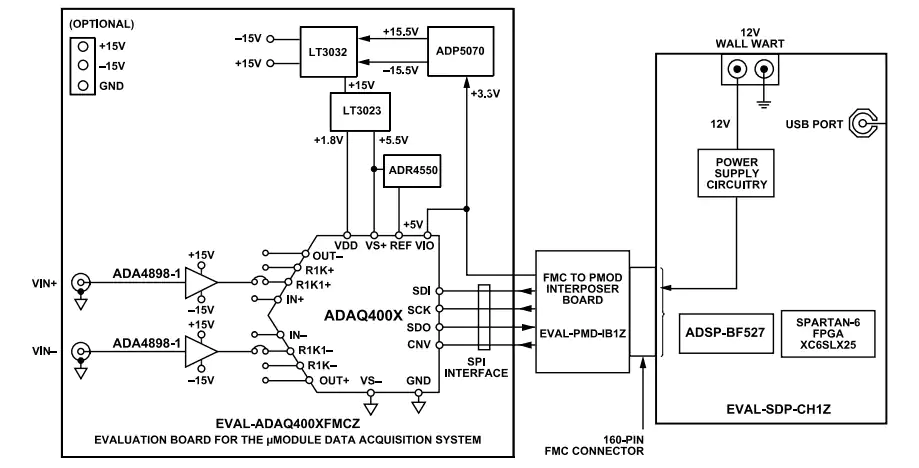

框图
