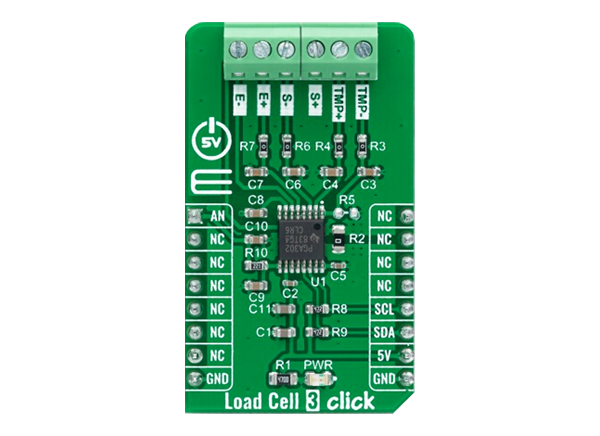

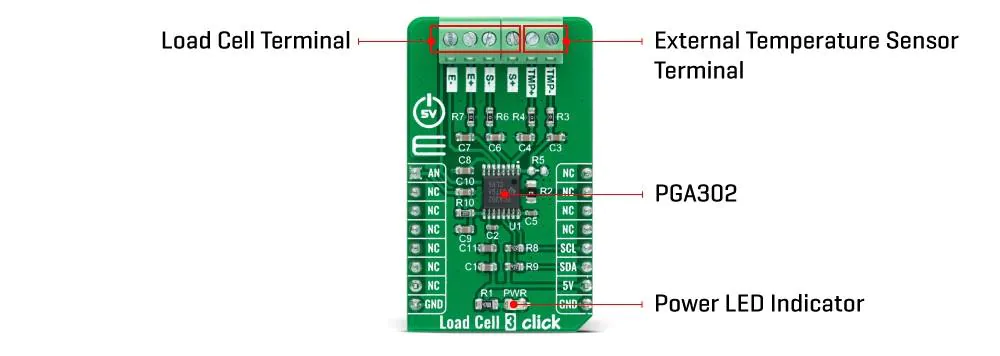

Mikroe Load Cell 3 click代表称重解决方案，并具有德州仪器PGA302低漂移，低噪音，可编程信号调节装置。它的设计用于各种电阻式电桥传感应用，并产生2.5V的电桥激励。它有一个电流输出源，可编程电流输出高达1mA。输入端有两个相同的模拟前端(AFE)通道，后面跟着一个16位Sigma-Delta ADC。每个AFE通道都有一个专用的可编程增益放大器，增益可达200V/V。它还配有片上温度传感器和集成的EEPROM内存，用于设备配置、校准和用户数据。

特性

• 车载模块

• 德州仪器PGA302可编程信号调理装置设计用于各种电阻式电桥传感应用

• 双通道模拟前端

• 16位法ADC

• 可编程增益可达200V/V

• 芯片上的温度传感器

• EEPROM存储器用于设备配置、校准和用户数据

• 模拟,我(2)C接口

• mikroBUS兼容性

• M (42.9mm × 25.4mm)点击板尺寸

• 5 v的输入电压

应用程序

• 使用应变测力元件的重量秤和力感器

• 其他通用电阻桥信号调理

概述
