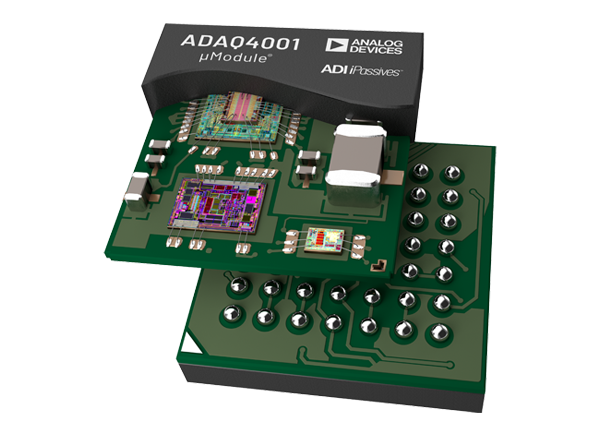

亚德诺半导体ADAQ4001µm模块 数据采集解决方案是一种信号链解决方案，通过将元件选择、优化和布局的信号链设计挑战从设计者转移到设备，缩短了精密测量系统的开发周期。ADAQ4001采用系统内包(SIP)技术，将多个通用信号处理和调理块组合到单个设备中，从而减少了终端系统组件的数量。

ADI ADAQ4001µ模块数据采集解决方案调理模块由高分辨率16位2MSPS逐次逼近寄存器(SAR)、模数转换器(ADC)、低噪声、全差分ADC驱动放大器(FDA)和稳定的参考缓冲区组成。

利用ADI iPassives 技术，ADAQ4001还集成了具有卓越匹配和漂移特性的关键无源组件，以最小化温度相关的误差源，并提供优化的性能。

ADAQ4001具有一定程度的系统集成，对印刷电路板(PCB)布局的灵敏度要低得多，同时仍然提供灵活性，以适应广泛的信号水平。兼容SPI (serial peripheral interface)的串行用户接口，使用单独的VIO电源，兼容1.8V、2.5V、3V或5V逻辑。

该设备尺寸小，7mm × 7mm，间距0.80mm, 49球芯片级封装球网格阵列(CSP_BGA)，工作温度为-40°C至+125°C。

特性

• 改进的设计之旅


• ±0.005% iPassives匹配电阻阵列

• 5V VREF输入范围:±10V、±5V或±2.5V

• 全差分ADC驱动器具有可选择的输入范围


• 包括基本的无源组件


• 宽输入共模电压范围

• 高共模抑制比

• 单端差分转换

• 增加信号链密度


• 4×足迹减少与离散解决方案

• 小，7mm × 7mm, 0.80mm间距，49球CSP_BGA


• 带有VCM生成的车载参考缓冲区

• 高性能


• 吞吐量:2MSPS，没有流水线延迟

• 保证16位没有丢失的代码

• INL:典型±4.6ppm，保证±11.9ppm

• SINAD: 95.6dB典型(G = 0.454)

• 偏移误差漂移:0.7ppm/°C典型(G = 0.454)

• 增益误差漂移:±0.5ppm/°C典型

• 低总功耗:2MSPS下典型的51.6mW

• SPI - / QSPI - /导电带 / DSP-compatible串行接口


• 多功能逻辑接口电源1.8V, 2.5V, 3V或5V

应用程序

• 自动测试设备

• 机器自动化

• 过程控制

• 医疗仪器

• 数字控制回路

资源

• AD400x Linux驱动程序

• FPGA设备驱动程序

• 宜必思模型

技术文章

• μ模块数据采集解决方案缓解了各种精密应用的工程挑战

• 带内置旁路电容的数据采集μ模块器件的PSRR特性研究

• 可穿戴设备的机器健康:基于状态的监测

框图
