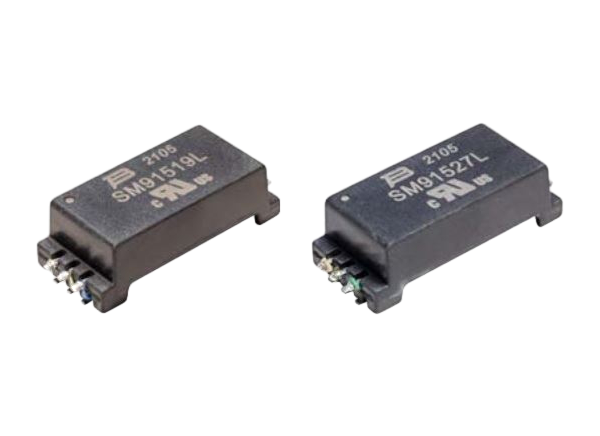

Bourns SM915xxL BMS单通道信号变压器是增强绝缘变压器，包括共模扼流圈，用于BMS应用中的噪声抑制。SM915xxL信号变压器与NXP型号MC33771C系列和模拟设备的型号LTC6804/681X系列工作良好。这些组件提供的工作电压可达1500V(DC)，高压隔离电压可达6400V(DC) (SM91519L)和7640V(DC) (SM91527L)，以及扩展的-40°C至+125°C的工作温度范围。

特性

• 根据IEC 62477-1、IEC 60664-1和IEC 62368-1增强绝缘

• UL可识别，根据UL 62368-1文件编号E515965

• 工作电压可达1500V(DC)

• 高压测试

• SM91519L可达6400V(DC)

• SM91527L可达7640V(DC)

• 湿度敏感等级(MSL

• 支持串行雏菊链/IsoSPI通信

• 距离

• 15毫米最小爬电

• 14毫米的最小间隙

• 开发用于

• NXP型号MC33771C系列

• LTC6804 / LTC6810 / LTC6811系列

应用程序

• 电池管理系统

• 能量存储系统

规范

• 开路电感范围为150µH ~ 450µH, 100kHz, 0.1V

• 最大漏感100kHz, 0.1V

• 1:1 - 2%匝数比

• DCR

• 0.45欧姆最大的变压器

• 0.8欧姆最大的CM扼流圈侧

• -1.2dB最大插入损耗在4MHz

• -6dB最小回波损耗在4MHz

• -50dB典型共模抑制比，1MHz至100MHz范围

• 温度范围

• -40°C至+1258C工作

• -50°C ~ +125°C存储
