Crowd Supply WallySci E3K生物传感平台提供了一个负担得起的，完全开源的，无线的框架，直观地理解来自人类心脏，肌肉和大脑的生物信号。E3K的设计是为了让任何人在使用生物信号采集时都能开箱即用，同时也允许完全定制。

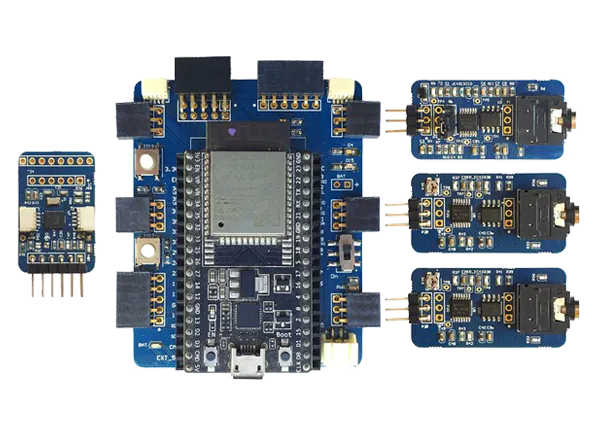

Crowd Supply WallySci E3K生物传感平台采用模块化设计，实现完全定制。该平台由以下模块组成:

• Wi-Fi 和蓝牙 低功耗(BLE)数据通信和处理单元(DCPU)

• 肌电图(EMG)传感器捕捉肌肉运动

• 用于捕捉心脏信号的心电图传感器

• 脑电图(EEG)传感器捕捉大脑活动

• 9自由度惯性测量单元(IMU)捕捉运动

用户可以使用他们需要的模块，在配置中他们需要它们，或者他们可以添加自己的模块。

DCPU

E3K平台的数据通信和处理单元(DCPU)采用了Espressif Systems esp32 - room - 32d，这是一个紧凑但功能强大的双核微控制器，集成了Wi-Fi和蓝牙，使其成为物联网和相关项目的理想选择。10gpio, 6路模拟输入，2路模拟输出，支持SPI, I(2)C, UART等通信协议。该板还包括一个USB到串行转换器，这允许它很容易编程和与计算机通信。除了USB接口外，它还可以通过锂聚合物电池供电，使其便于携带。用户的按钮和led灯也提供反馈。

软件

E3K图形用户界面(GUI)允许用户配置每个通道和收集数据，而不需要任何编码。对于高级用户，E3K可以通过Arduino IDE或expressif IDF进行编程。Arduino库和Python api允许将E3K平台集成到自定义项目中。

特性

• DCPU模块


• wi - fi: 802.11 b / g / n

• 蓝牙:2br /EDR和BLE

• USB 2.0

• Espressif系统ESP32-WROOM-32

• 采样频率1Hz ~ 2000Hz

• 6 × 12位模拟端口

• 10 x GPIO

• 2 x 8位DAC

• 通信

• 2个用户led, 2个用户按钮

• 3V至6V供电电压

• EMG传感器模块

• 3导电极电缆操作

• 7V至5V供电电压

• 1920分贝增益

• ±0.8mV(带3V)量程

• 50Hz ~ 2500Hz带宽

• 90分贝CMRR

• 8 g欧姆输入阻抗

• 原始和综合数据输出

• 5毫米电极电缆插孔

• 心电图和脑电图传感器模块

• 3导电极电缆操作

• 7V至5V供电电压

• 880dB到8800dB增益

• ±0.18mV -±1.87mV(带3V)量程

• 1Hz ~ 130Hz带宽

• 90分贝CMRR

• 8 g欧姆输入阻抗

• IMU模块

• I(2)C(默认)高达400kHz

• SPI可达3MHz

• UART高达3Mbps

• 12位加速度计，量程±8g

• 16位陀螺仪，每秒±2000°

• 三轴地磁传感器

• 新增2个Qwiic连接端口

• 数据输出

• 0.35m/s(2)线加速度精度

• 0.3米/秒(2)加速度计精度

• 3.1°/秒陀螺仪精度

• 1.4µT磁强计精度

• 1.65V至3.6V供电电压

应用程序

• 生物医学和物联网项目

• 实时数据采集

• 肌肉健康和疲劳测量

• 心脏活动监控

• 运动跟踪

• 健身追踪器

• 活动监控

• 机器人技术与控制论

• 生理学研究

• 生物反馈

包内容

• 1 x DCPU模块

• 1 x脑电图描记器模块

• 1 x心电图模块

• 1 x EMG模块

• 1 x IMU模块

• 1 x电极电缆

• 5 x电极垫

DCPU模块引出线

肌电图模块引出线

心电图,脑电图模块引出线

IMU模块引出线
