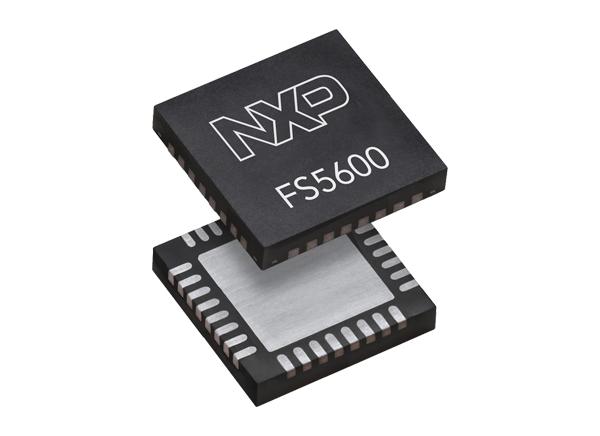

NXP Semiconductors FS5600 Automotive Buck Regulator and Controllers集成了一个电池连接的DC-DC控制器和一个电池连接的DC-DC变换器。NXP FS5600具有安全功能，包括独立的电压监视器、窗口看门狗定时器、通过ERRMON和FCCU进行I/O监控和内置自检功能。FS5600提供增强ASIL B、ASIL B和QM变体。增强的ASIL B版本具有挑战者看门狗和逻辑BIST (LBIST)，可用于实现系统级的ASIL D功能安全。为了符合ASIL D的要求，系统级可能需要额外的安全机制。

特性

• 2个高压降压转换器:


• 降压控制器-外部fet - 900mA栅极驱动电流

• 降压调节器-内部fet - 3A+负载能力

• 输出精度±2%

• 250kHz至3MHz的切换频率

• 高效的烤瓷模式

• 与PF pmic无缝操作的gpio

• 额定温度-40°C至+150°C

• 5.0mm x 5.0mm QFN-32

• AEC-Q100 1级合格

• 安全特性:


• 可提供增强ASIL B、ASIL B和QM变种

• 2倍内部和高达4倍的高精度外部电压监视器

• 窗口的看门狗定时器

• ERRMON和ccu监控

• 2个PGOOD和1个FS0B输出

• ABIST和LBIST的最新故障检查

应用程序

• 娱乐/集群/司机意识

• 远程信息处理

• V2X

• 雷达

• 愿景

• ADAS

• 传感器融合

部分的变化

变异的选择

框图

内部块图
