达尔科技AP22653Q精密可调限流功率开关，适用于需要精确限流或在重载/短路期间提供高达1.5A的连续负载电流的应用。AP22653Q开关通过外部电阻提供125mA和1735mA(典型值)之间的可编程电流限制阈值。利用高限流设置，达到±7%的限流精度。上升和下降时间的控制，以减少电流涌浪在打开/关闭。

AP22653Q提供了一个完整的保护解决方案，适用于重容性负载和短路的前景，提供反向电流阻塞和限制，过流，过温，短路保护，以及控制上升时间和欠压锁定功能。

开路漏极标志输出的6ms除错能力可以防止错误的过流报告，并且不需要任何外部组件。当输出电流超过限流阈值时，AP22653Q将输出电流限制在安全电平。

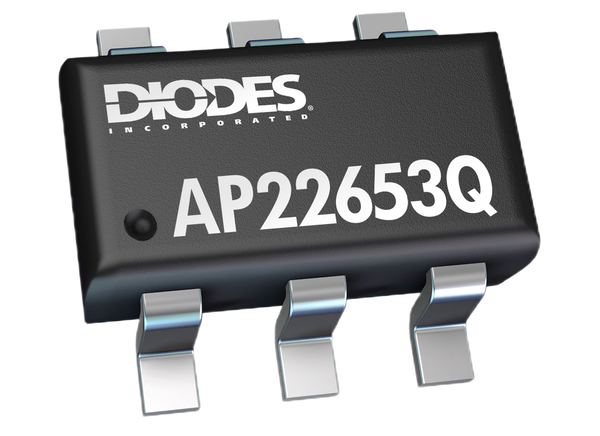

二极管公司AP22653Q精密可调功率开关具有快速的短路响应时间，提高了整体系统的鲁棒性，并可在SOT26 (A1型)封装中提供。

特性

• 最大负载电流高达1.5A

• 电流范围精确可调，125mA至1735mA

• 精确可调电流限，1.735A, R(LIM) = 15k欧姆

• 恒流的版本

• 5µs (Typ)。快速的短路响应时间

• 关闭时反向电流阻塞，使能时反向电流限制

• 3.0V至5.5V工作范围

• 内置软启动，典型上升时间0.5ms

• 过流、输出过压、热保护

• 故障报告(Fault)与关闭时间

• 2kV HBM, 750V CDM ESD保护

• 使活性高

• SOT26包装可采用“绿色”成型复合材料(无Br, Sb)

• 16kV ESD保护，符合IEC61000-4-2(带外电容)

• UL认可

• 通过IEC60950-1 CB认证

• AEC-Q100符合以下结果:

• 设备温度等级1:环境工作温度范围-40℃~ 125℃

• 设备HBM ESD分级等级H2

• 设备CDM ESD分级等级C3B

• 完全无铅,完全通过无铅认证

• 不含卤素和锑，“绿色”装置

应用程序

• 笔记本电脑

• USB接口/中心

• 汽车ECU供电轨道配电和开关

• 汽车ECU供应轨道精密限流

典型应用电路

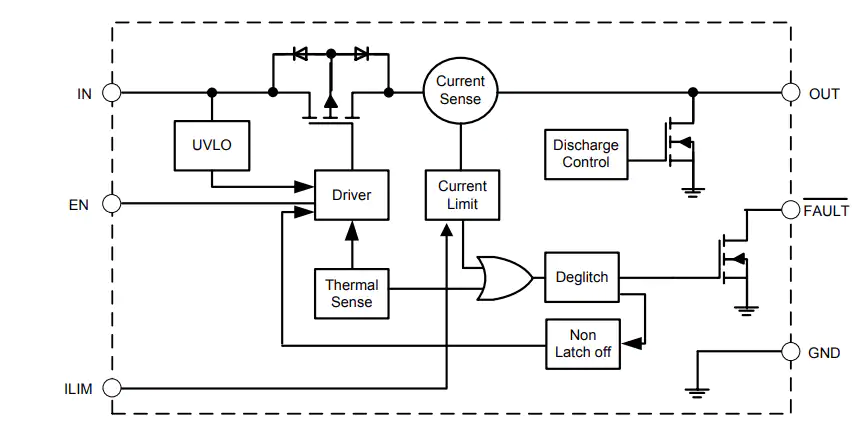

原理框图
