Maxim MAX20480汽车电源系统监视器是一款符合asil标准的完整的电源系统SoC (System-on-a- chip)，具有多达7个电压监视器输入。每个输入具有可编程的OV/UV阈值，在2.5%到10%之间，精度为±1%。其中两个输入有一个独立的远程地感输入，并通过集成的I(2)C接口支持动态电压缩放(DVS)。

MAX20480包含一个可编程的柔性功率序列记录器(FPSR)。这个记录器分别存储开机和关机时间戳，并支持开机/关机和休眠/待机电源顺序。MAX20480还包含一个可编程的质询/响应看门狗，它可以通过I(2)C接口访问，以及一个可配置的RESET输出。

与独立的ic或分立组件相比，MAX20480提高了可靠性，同时显著减少了系统尺寸和组件数量。MAX20480满足ASIL-D可靠性时，与监控控制器使用。

Maxim集成MAX20480电力系统监控器采用侧可湿式TQFN16封装，外露衬垫增强热性能。该设备符合AEC-Q100标准，适用于汽车应用。

特性

• AEC-Q100合格

• ASIL-D兼容

• 35V至5.50V工作电源电压

• 只需要一个外部组件

• 150μ操作电流

• 8μ省电模式

• 可选择5%至110%的OV显示器

• 可选择5%至90%的紫外线显示器

• ±1%的准确率

• 5%的步长

• 5路固定电压监控输入

• Power-sequencing记录

• 两个差分分布式交换机跟踪-电压监测输入远程地感

• 简单或挑战/响应窗口看门狗

• 故障记录

• I2C接口上的CRC

• 可编程的I2C地址

• OTP配置与错误纠正代码和重新加载功能

• 可编程序复位销

• 工作温度-40℃~ +125℃

• 3.0mm x 3.0mm侧面可润湿TQFN16包装，外露衬垫

应用程序

• 高级驾驶辅助系统(ADAS)

• 自动驾驶处理系统

• 远程传感器模块

• 电力系统监控和MCU/SoC监控

典型应用电路

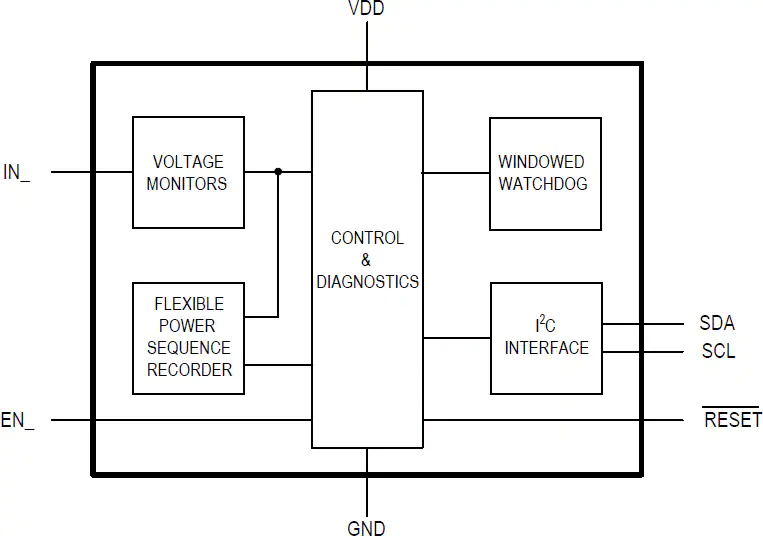

框图
