Maxim MAX77301锂离子线性电池充电器的介绍、特性、及应用

来源：HQBUY 发布时间：2022-05-20

摘要： jeita兼容充电器，从USB端口、专用充电器或通用适配器操作。

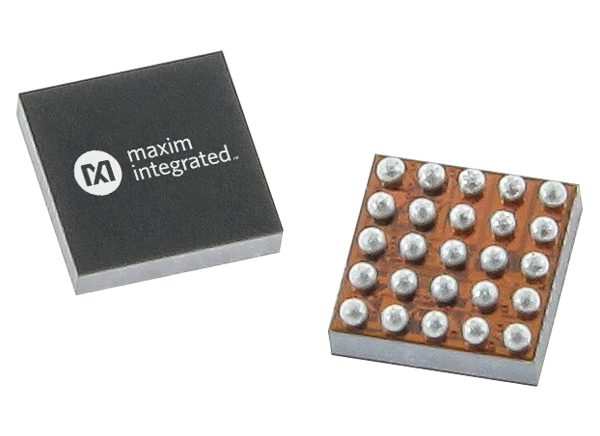

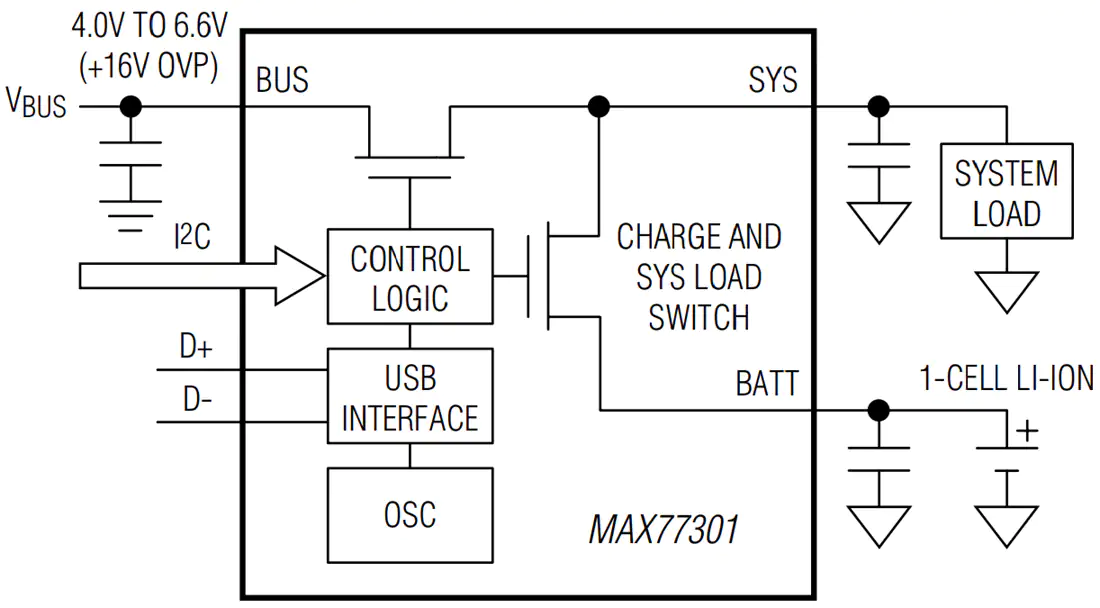

Maxim MAX77301锂离子线性电池充电器是jeita兼容的，操作从USB端口，专用充电器，或通用适配器。IC通过USB主机或集线器提供自动适配器类型的检测和枚举。集成电路集成了一个独立的电池充电开关，电流检测电路，MOSFET通过元件，热调节电路，消除了外部反向阻塞肖特基二极管。该功能创建了最简单和最小的usb兼容充电解决方案。

Maxim MAX77301包括自动检测充电适配器类型，使其能够区分USB 2.0设备、USB充电器、专用充电器设备以及标准输入适配器。当启用枚举功能时，IC会自动与USB主机协商，从而可以在不需要处理器干预的情况下，从USB 2.0设备或USB充电器获得最高的充电电流。适配器类型检测兼容USB 2.0以及电池充电规范修订1.1。

从电池检测、预审、快充、顶充到充电结束，由IC控制单芯锂离子电池的充电顺序。充电控制使用恒流，恒压，恒模温(CCCVCTj)调节，在所有条件下安全运行。该IC也符合JEITA电池充电要求。

智能电源选择器功能，充分利用有限的USB或适配器电源。电池充电电流的设置与输入电流限制无关。系统未使用的电量为电池充电。电池在需要时辅助输入电源。通过允许应用程序在没有电池、电池放电或电池失效的情况下运行来维持系统电压。自动输入选择将系统从电池切换到外部电源。

I2C接口提供了电池充电特性、输入电流限制和保护功能的完全可编程性。该功能提供了灵活的使用范围广泛的适配器和电池大小。
其他功能包括欠压锁定(UVLO)，过压保护(OVP)，充电状态标志，充电故障标志，输入电源- ok显示器，电池检测，符合jeita充电，充电计时器，3.3V/10mA辅助输出，和外部上电开关。
