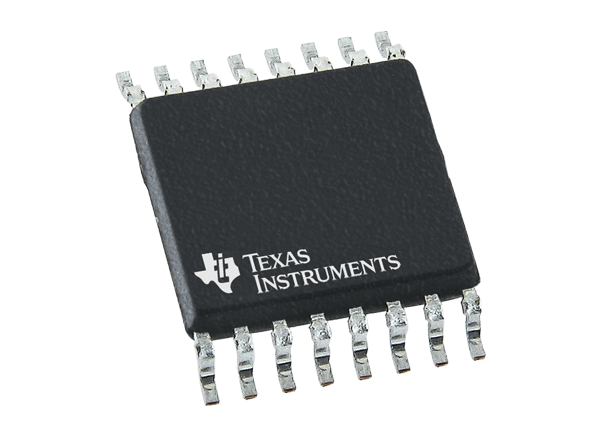

德州仪器Texas Instruments TRSF3221E rs2321mbit /s线驱动器/接收机由一线驱动器、一线接收机和一个±15kV IEC ESD保护引脚对引脚(串口连接引脚，包括GND)的双电荷泵电路组成。TRSF3221E提供异步通信控制器和串口连接器之间的电接口。电荷泵和四个小的外部电容器允许从一个3V到5.5V的供电。德州仪器公司的TRSF3221E可在高达1Mbit/s的数据信号速率和24V/µs至150V/µs的驱动输出转换速率下工作。

当串口处于非活动状态时，灵活的电源管理控制选项可用。FORCEON低、FORCEOFF高时自动关机功能。在此操作模式期间，如果TRSF3221E不能在接收端输入端检测到有效的RS-232信号，则驱动器输出被禁用。如果FORCEOFF设置低，使能(EN)输入高，驱动器和接收器都关闭，供电电流降低到1µA。断开串口或关闭外设驱动程序会导致自动掉电。当FORCEON和FORCEOFF值高时，可以禁用自动关机功能。在启用自动关机的情况下，当有效的信号被应用到接收器输入时，该设备将自动激活。如果接收端输入端有RS-232信号，则INVALID输出通知用户。当接收端输入电压大于2.7V或小于-2.7V，或在-0.3V和0.3V之间持续时间小于30µs时，无效数据为高(有效数据)。当接收端输入电压在-0.3V ~ 0.3V之间持续30µs以上时，无效数据为低(无效数据)。

特性

• ESD保护RS-232引脚

• ±15kV人体模型(HBM)

• ±8kV IEC 61000-4-2接触放电

• ±15kV IEC 61000-4-2气隙放电

• 使用3V至5.5V V(CC)供电

• 最高可达1Mbit/s

• 低速引脚兼容设备(250kbit/s) - TRS3221E

• 可提供接近芯片规模的封装，16引脚VQFN (RGT，比TSSOP封装小82%)

• 1µ典型的待机低电流

• 外置电容(4 × 0.1µF)

• 接受3.3V电源的5V逻辑输入

• 自动断电功能自动禁用驱动程序节省电力

应用程序

• 电池供电系统

• pda

• 笔记本电脑

• 笔记本电脑

• 掌上电脑

• 手持设备

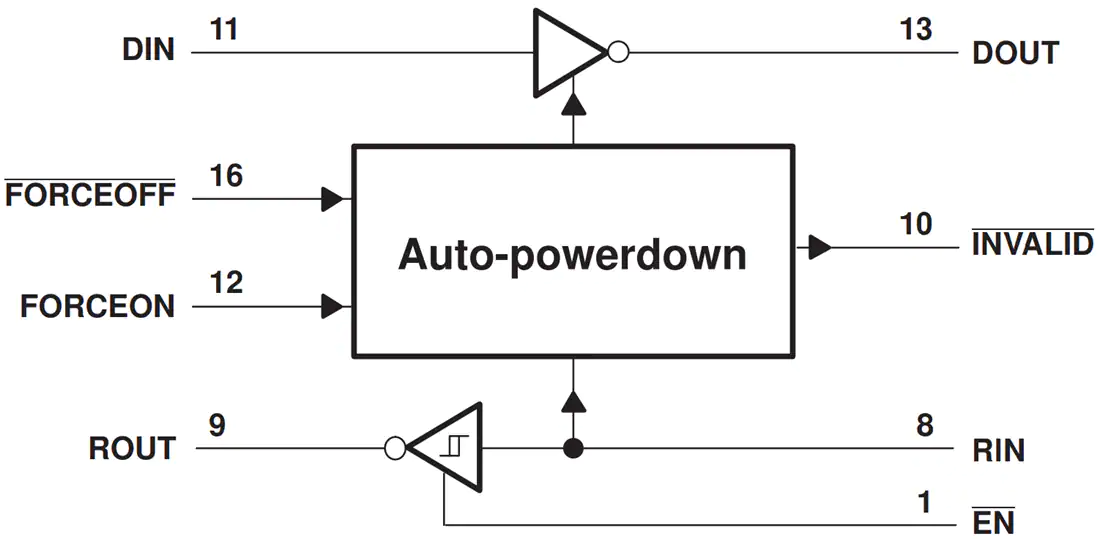

原理框图
