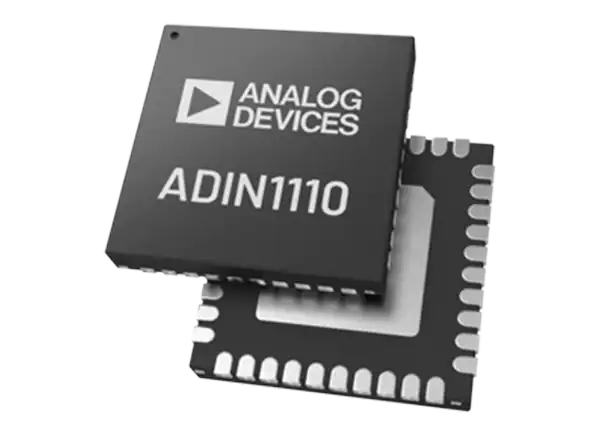

亚德诺半导体ADIN1110低功耗10BASE-T1L以太网MAC-PHY集成了一个以太网PHY核心，一个MAC和所有相关的模拟电路，输入和输出时钟缓冲。ADIN1110具有一个1.8V或3.3V的单电源轨，设计用于工业以太网应用。

ADI ADIN1110低功耗10BASE-T1L以太网MAC-PHY提供可编程传输电平、外部终端电阻和独立的Rx/Tx引脚，使设备具有本质安全应用。ADIN1110具有集成的电压供应监测和上电复位电路，以提高系统级的鲁棒性。

以太网MAC- phy提供了一个4线SPI接口，用于MAC和主机处理器之间的通信。ADIN1110封装在一个6mm × 6mm的40 ld封装中。

特性

• 自动协商能力

• 支持本质安全应用

• 外部终端电阻

• 单独的Rx / Tx别针

• 集成MAC与SPI接口

• 直通或存储转发

• Rx和高;低优先级队列

• SPI接口支持10Mb/秒全双工

• 支持Open Alliance 10BASE-T1x MAC-PHY系列

• 接口

• MDIO内存映射可通过SPI访问

• 片上fifo:接收20kB，发送8kB

• IEEE 1588时间戳支持

• 统计计数器

• 支持16个MAC地址进行帧过滤

• 兼容IEEE 标准802.3 g- 2019tm

• 支持1.0V pk-pk &2.4V pk-pk发射电平

• 使用针带的非管理配置包括:

• 主/从选择

• 传输振幅

• 25MHz晶体振荡器/25MHz外部时钟输入

• 单电源1.8V/3.3V工作(视模式而定)

• 电缆到达

• 1700米以上，1.0V pk-pk

• 1700米以上，2.4V pk

• 低功耗-双电源42mW型

• 链接了

• 小包装40引脚(6mm x 6mm) LFCSP

• 温度范围宽-40°C至+105°C

应用程序

• 过程控制

• 工厂自动化

• 楼宇自动化

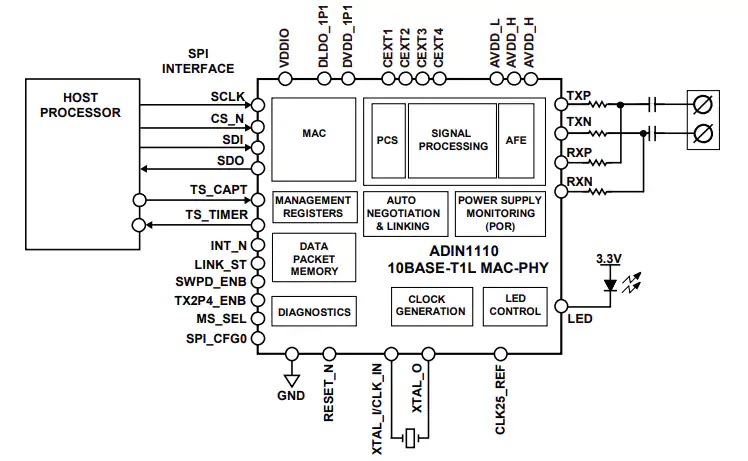

原理框图

文章

10BASE-T1L MAC-PHY如何简化低功耗处理器以太网连接

10mb以太网物理层(10BASE-T1L)与功率传输(工程功率/PoDL/SPoE)结合在两根电线上，最长可达1公里，将使新型以太网连接设备能够产生更高的价值，现在通过转换的IT/OT以太网网络更容易获得。
