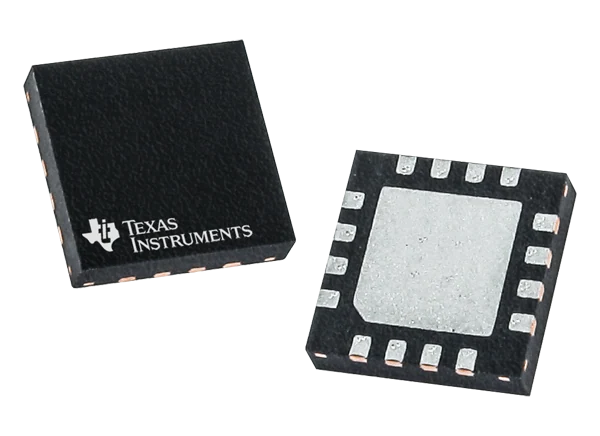

德州仪器公司LM5157x/LM5157x- q1 Boost Flyback &SEPIC变换器是一种宽输入范围的非同步升压变换器，集成了50V, 6.5A (LM5157/LM5157- q1)或50V, 4.33A (LM51571-Q1)电源开关。该设备可用于boost、SEPIC和反激式拓扑。德州仪器公司的LM5157x/LM5157x- q1可以从单个电池启动，最小2.9V。当偏置引脚大于2.9V时，可在输入电源电压低至1.5V的情况下工作。LM5157x-Q1器件是AEC-Q100合格的汽车应用。

特性

• AEC-Q100符合汽车应用要求

• -40°C ~ +125°C T(A)温度等级1

• 功能性Safety-Capable

• 文档可用来帮助功能安全系统设计

• 适用范围广，适用于汽车电池应用

• 低关断电流(I(Q)≤2.6µA)

• 低工作电流(I(Q)≤700µA)

• 2.9V至45V输入工作范围

• 48V最大输出(50V abs max)

• 当BIAS≥2.9V时，升压电源电压最小为1.5V

• 输入暂态保护高达50V

• 尽量减少电池消耗

• 解决方案规模小，成本低

• 最大切换频率2.2MHz

• 16针QFN封装(3mm × 3mm)，可湿式侧翼

• 集成误差放大器允许一次侧调节，无需光耦合器(反激式)

• 在启动过程中最小化过冲(启停应用)

• 精确的电流限制

• EMI缓解

• 可选择的双随机扩频

• 使得没有包

• 低功耗，高效率

• 45 毫欧R (DSON)开关

• 切换速度快，开关损耗小

• 避免AM波段干扰和串扰

• 可选的时钟同步

• 动态可编程宽开关频率从100kHz到2.2MHz

• 综合保护功能

• 对输入电压进行恒流限制

• 可选择打嗝模式过载保护

• 可编程线UVLO

• OVP保护

• 热关机

• 准确±1%的精度反馈参考

• 可调软启动

• PGOOD指示器

应用程序

• 电池供电宽输入升压，SEPIC，反激变换器

• 汽车稳压器在SEPIC

• 汽车起止应用程序

• 汽车紧急呼叫应用/备用电池助推器

• 高压激光雷达电源

• 汽车用LED偏置电源

• 没有光耦合器的多输出反激式

• 持枪抢劫电容器充电

• 音频放大器电源

• 压电驱动器/电机驱动器偏置电源

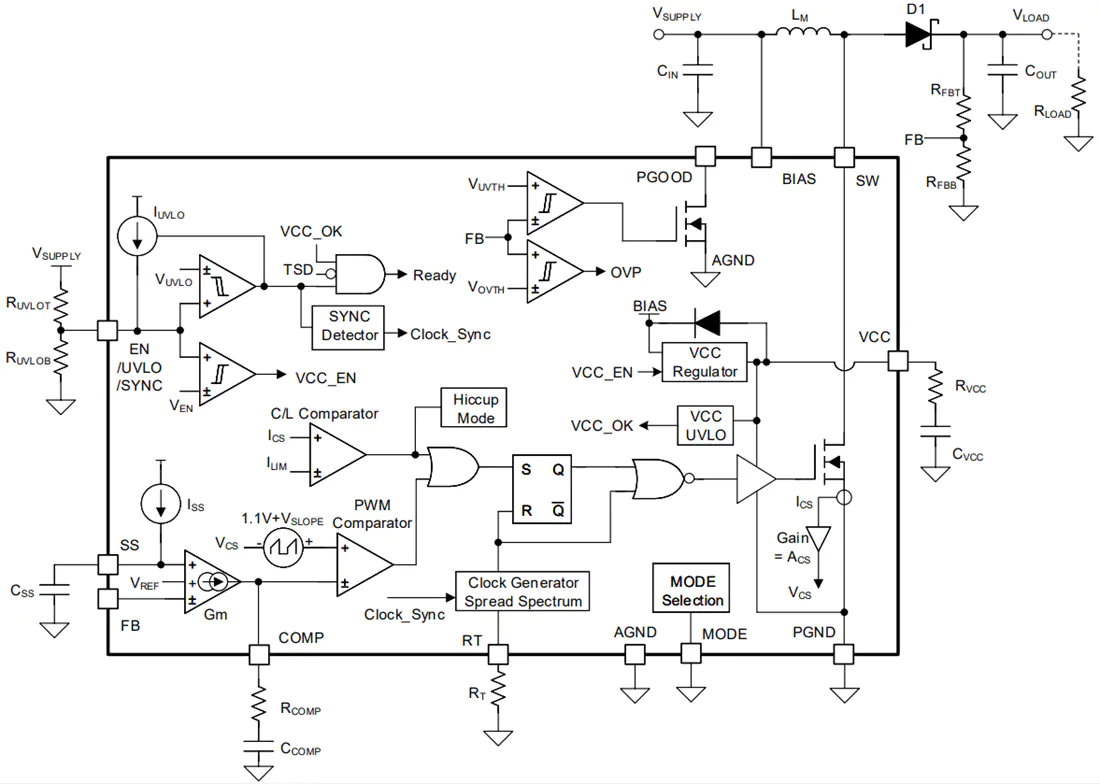

原理框图
