意法半导体STEVAL-NRG011TV 200W电源的介绍、特性、及应用

来源：HQBUY 发布时间：2022-05-27

摘要： 200W LED电视SMPS提供12V稳压输出电压。

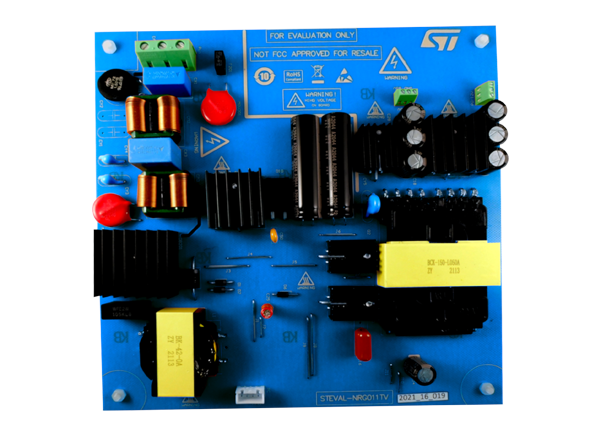

意法半导体STEVAL-NRG011TV 200W电源是一款200W LED电视SMPS，提供12V稳压输出电压。它是理想的MCU电源和音频系统应用。它的特点是输出电压为65V的LED背光。它基于STNRG011集成电路数字组合，控制两级AC/DC SMPL。前端为过渡模式PFC预调节器，第二级为LLCHB谐振变换器。

特性

STNRG011数字控制器

TM PFC与谐振HB-LLC变换器

输入电压范围90-264VAC
12V/4A, 65V/2.3A输出电压
满载功率200W连续运行

在115和230VAC时满载效率大于91%
空载市电功耗小于120mW
全套可编程参数
高灵活性，这得益于可配置的NVM
黑盒功能与嵌入式EEPROM
