NXP Semiconductors 公司的FRDM-K22F-AGMP03传感器评估套件为FXLS8962AF 12位数字加速度计和MPL3115绝对数字压力传感器提供了演示和开发平台。FRDM-K22F-AGMP03使用传感器工具箱支持软件和工具来提供图形可视化、级别分析、中断评估和数据日志。传感器评估工具包还包括使用I(2)C和SPI的带有中断、轮询和FIFO模式的传感器示例项目。

NXP Semiconductors FRDM-K22F-AGMP03 Sensor Evaluation Kit包括一个基于Kinetis K22F MCU的MCU板。附带的传感器屏蔽板兼容Arduino和大多数其他NXP自由开发板。

特性

• Kinetis K22F MCU Arm Cortex -M4核心控制(MK22FN512VLH12)

• 传感器工具箱开发工具包与各种传感器和兼容的软件工具，为NXP的10轴传感器解决方案

• FXLS8962AF 12位数字加速度计和MPL3115绝对数字压力传感器的演示和开发平台

• 支持快速传感器评估，并帮助加快使用NXP传感器的快速原型制作和开发

• 兼容Arduino和大多数NXP自由开发板

• 允许评估电流消耗和引脚电压特性

• 与主控单片机支持I(2)C和SPI通信接口

• 支持硬件可配置切换加速计模式和I(2)C/SPI接口模式

• 舰载多个测试点

软件

下面列出的是使FRDM-K22F-AGMP03传感器评估工具包生效的软件资料。这个软件可以通过下面的链接从恩智浦半导体下载。要下载一些软件附属品，用户需要注册/登录恩智浦网站。

• 物联网传感SDK:通过mccuxpresso为演示和定制套件提供嵌入式传感器项目

• 传感器Toolbox-Community版(STB-CE):为FXLS8962AF提供箱外传感器演示

• FreeMASTER传感器工具:为FXLS8962AF提供开箱即用的传感器演示和应用开发平台

• 传感器融合:提供FXLS8962AF、FXAS21002C和MAG3110的9轴定向演示

 内容

• FRDM-STBC-AGMP03传感器屏蔽板

• FRDM-K22F单片机板

• USB电缆

文档

• 用户手册

• FRDM-K22F-AGMP03原理图

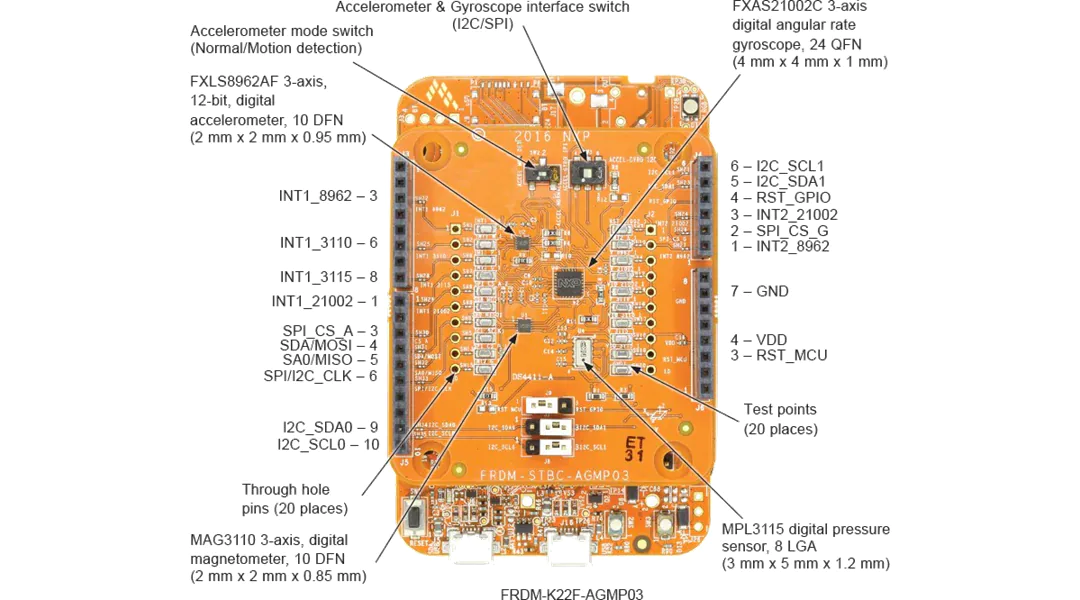

板布局
