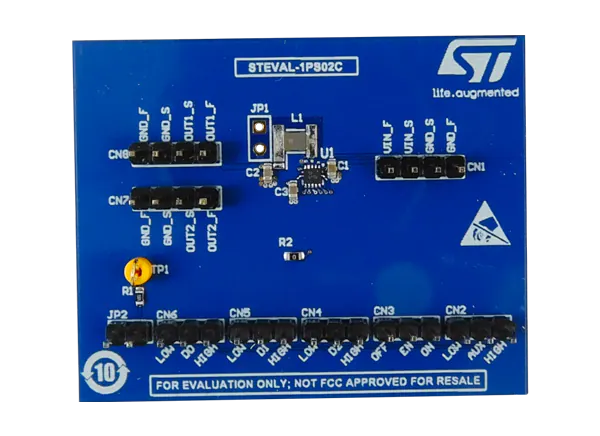

STMicroelectronics STEVAL-1PS02C Eval Board ST1PS02CQTR基于ST1PS02CQTR的STEVAL-1PS02C Eval Board可以评估一个能够提供高达400mA输出电流的智能转换器设计。它有一个1.8到5.5V的输入，有一个2.6到3.3V的输出电压动态可调。该板嵌入ST1PS02CQTR纳米静态小型化同步降压变换器。它实现了增强的峰值电流控制(PCC)和先进的电路设计，以最小化静态电流。其特点包括一个控制负载开关，以提供具有相同电压轨的子系统。该设备提供TQFN12 (2.0mm x 1.7mm)薄包装，但其他包装也可用。该板演示了如何使用ST1PS02CQTR，一个2.2μH电感和两个小电容实现高效转换。

特性

• 基于ST1PS02CQTR纳米静态小型化同步降压变换器

• 1.8 ~ 5.5V输入工作范围

• 高达400mA的输出电流能力

• 体外微量成分L = 2.2µH型。

• 可动态选择输出电压从2.6到3.3V

• 输出电压功率好

• 辅助负载开关Vout2 (AUX控制输入)

• 符合WEEE和RoHS标准(仅硬件)
