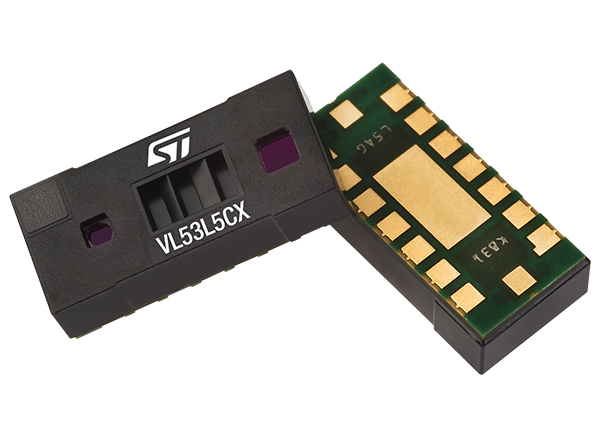

意法半导体VL53L5CX 8x8多区域飞行时间传感器集成了SPAD阵列、物理红外滤波器和衍射光学(DOE)在一个微型可回流封装。VL53L5CX提供多区域距离测量，可达8x8实时本地区域和宽63°对角线视场。传感器的每个区域允许测量到目标4米的距离，最大频率为60Hz。使用ST专利的直方图算法，VL53L5CX可以检测FoV内的多个物体，并确保免疫覆盖超过60cm的玻璃串扰。

这些特性允许VL53L5CX在各种环境照明条件下，通过各种覆盖玻璃材料实现最佳的测距性能。在垂直腔面发射激光器(VCSEL)上方使用DOE使方形视场投射到场景上。接收透镜将反射的光线聚焦到SPAD阵列上。

STM VL53L5CX 8x8多区域飞行时间传感器采用直接ToF技术，允许绝对距离测量，无论目标颜色和反射率。ToF技术提供了高达400cm的精确范围，而32位MCU配备了额外的HW加速器，可以以快速度(60Hz)对直方图和现成的深度信息进行后处理。

特性

• 全集成微型模块


• 发射器:940nm垂直腔面发射隐形激光器(VCSEL)和集成模拟驱动

• 在发射端和接收端使用衍射光学元件(DOE)的63°对角正方形系统视场(FoV)

• 发射端和接收端均采用单光子雪崩二极管(spad)接收阵列

• 低功耗微控制器运行固件

• 尺寸:6.4mm x 3.0mm x 1.5mm

• 快速、准确的测距


• 平行分域输出;4x4或8x8的独立感兴趣区域(ROI)

• 可达400厘米

• 60Hz帧率能力

• 直方图处理和算法补偿最小化或消除屏蔽玻璃串扰的影响

• 全自主设备，具有板载直方图和测距处理，运行在ST内部的32位MCU上

• 采用最新专利ToF技术对指纹污迹进行动态串扰补偿

• 轻松集成


• 灵活的电源选择，单路3.3V或2.8V供电，或3.3V或2.8V AVDD和1.8V IOVDD组合供电

• 可兼容多种覆盖玻璃材料

• I²C或SPI接口

• 低功耗引脚和两个通用输入(gpio)中断和同步

• 全套软件驱动程序(兼容Linux和Android)交钥匙

应用程序

• 激光辅助自动聚焦(LAF)

• 现场了解

• 相机帮助

• 增强现实/虚拟现实增强

• 视频的重点跟踪

• 宽视场，多区扫描

• 手势识别

• 液面控制

• 视频投影机的梯形校正

• 智能建筑和智能照明

• 物联网
