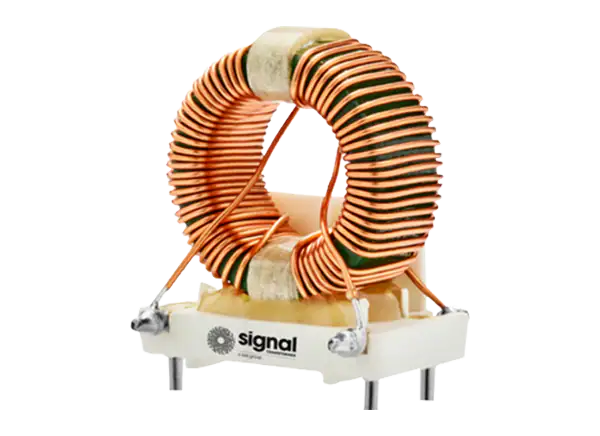

Signal Transformer / Bel LPTC-V环形共模扼流圈提供低直流电阻(DCR)和0.51mH至25.5mH电感范围设计围绕94v -0塑料外壳铁氧体铁芯。贝尔信号变压器LPTC-V环形共模扼流器用于各种噪声对抗应用，包括电源、家用电器、物联网(IoT)和AV设备。LPTC-V两线扼流圈是理想的抑制导电EMI发射，在许多电子电路设计中普遍发现。该系列在-55°C至+125°C的工作温度范围内工作。

特性

• 20毫欧至200毫欧 DCR

• 电感、电流范围宽

• 低频高阻抗

• 垂直设计(无底座)

• 高温操作

• 单层伤口线圈

• 符合Reach和RoHS标准

应用程序

• 电力供应

• 家用电器/物联网

• 视听设备

规范

• 2线共模扼流圈

• 0.51mH至25.5mH电感范围

• 1A至5A电流范围

• 3.75 kv (RMS)绝缘强度

• 线圈绕在UL94V-0额定塑料帽上

• 工作温度范围-55°C至+125°C

示意图
