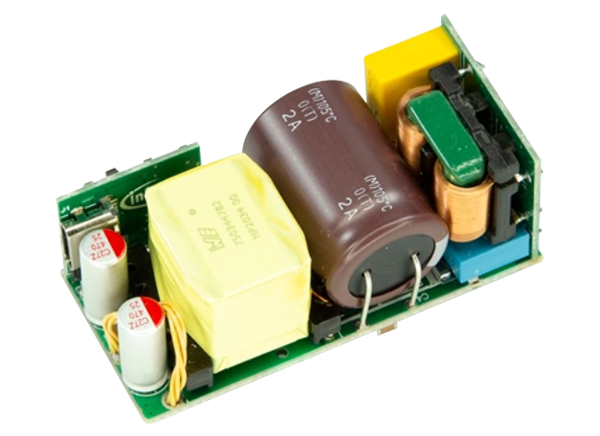

英飞凌Infineon Technologies REF_XDPS21081_65W1 USB-PD SMPS参考设计具有一个数字反激控制器，600V CoolMOS C7超结MOSFET, optimmos PD同步整流MOSFET，一个30V optimmos MOSFET作为一个安全开关和一个小信号MOSFET。参考设计满足各种法规限制，并允许小的形式因素设计。

Infineon REF_XDPS21081_65W1 USB-PD SMPS参考设计是一款65W USB-PD型C型充电器，通用输入电压范围为90VAC~264VAC。该设计支持5V/3A、9V/3A、12V/3A、15V/3A和20V/3.25A输出。

特性

• 通用输入电压范围90~264VAC

• 高达65W的连续功率，峰值效率超过93%

• 固定输出:5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A

• 满足EU CoC Tier 2和DoE Energy Star Level VI的平均效率和空载输入功率要求

应用程序

• USB-PD

• 充电

• 消费品

• 电力供应

• smp

的组件列表

·强制准谐振ZVS反激控制器(XDPS21081)
·600V CoolMOS C7电源晶体管(IPL60R185C7)
·OptiMOS 小信号晶体管(BSL606SN)
·OptiMOS 5 100V功率晶体管(BSC0802LS)
OptiMOS PD功率晶体管(BSZ0905PNS)

简化演示电路

PCB布局
