Maxim MAX17703评估工具包允许用户评估MAX17703高效，高压，喜马拉雅同步降压直流-直流锂离子充电器控制器。MAX17703评估组件在恒流(CC)和恒压(CV)状态下对锂离子电池充电，并在锥形计时器结束后，以顶上充电状态终止。MAX17703评估套件设计用于在8.5V到60V输入电源下使用10A CC模式充电电流(I(CHGMAX))和4.2V CV模式电压(V(OUT))对锂离子电池进行充电。

Maxim MAX17703评估套件为24V标称输入应用而优化。该套件的开关频率设置为350kHz (f(SW))，以获得卓越的效率和组件尺寸。评估试剂盒具有一个安全定时器(TMR)来设置最大允许的CC模式和CV模式充电时间。评估包还提供电池温度传感和充电，只有当温度在允许的充电温度范围。

特性

• 从8.5V到60V输入电源工作

• 10A CC模式充电电流

• 4.2V CV模式充电电压

• 350千赫频率切换

• 电阻可编程UVLO阈值(EN/UVLO)

• Input-short保护

• 3V程序化深放电电池检测

• 电容程序10.4小时安全定时器

• 带锥形电流阈值和锥形计时器的全电池检测充电终止

• 逐周期过载限制

• 外部时钟同步(RT/SYNC)

• 充电器状态标志(FLG1, FLG2)

• 充电电流监测(I(SMON))

• 在+5°C ~ +45°C工作温度范围内进行电池温度传感和充电

• IC超温保护

• 符合CISPR 32 (EN55032) B级的传导和辐射排放

• 证明PCB布局

• 完全组装和测试

必需的设备

• MAX17703EVKITA #

• 60V, 10A直流输入电源(PS1)

• 四数字电压表(DVM)

• 4.2V 45Ahr锂离子电池，带15毫欧电池充电电阻(或)25A直流电源(PS2)和12A直流电子负载(load)

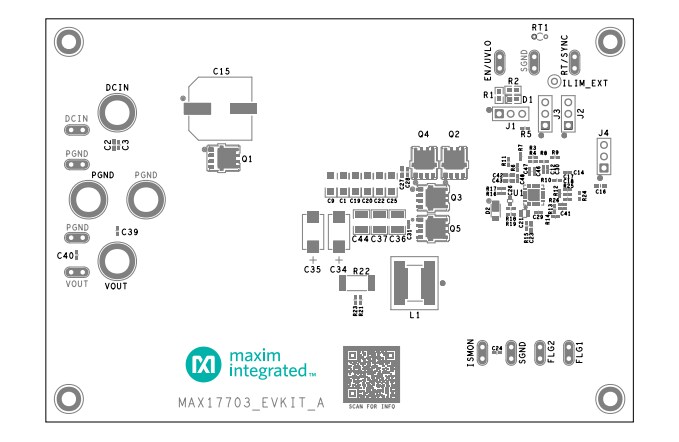

PCB布局
