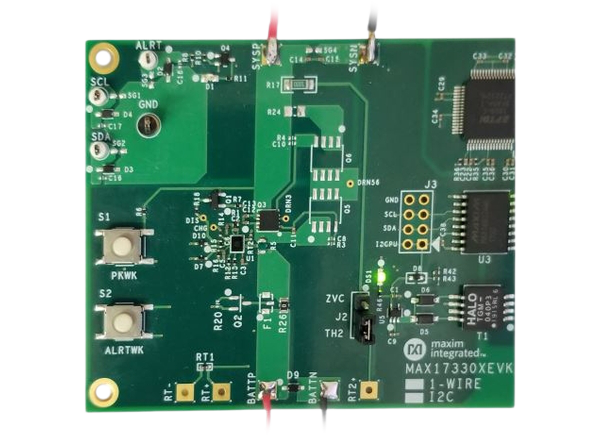

Maxim MAX17330X2EVKIT评估套件是一个完全组装和测试的表面贴装PCB，评估MAX17330。MAX17330是一个独立的充电器，带保护器的燃油表IC，可选的1芯锂离子/聚合物电池的SHA256认证。Maxim MAX17330X2EVKIT包括集成I2C接口和USB微型b电缆的IC评估板。基于Windows 的图形用户界面(GUI)软件可与评估工具包一起使用。

特性

• ModelGauge m5算法

• 为1S电池充电、监控和保护

• 机载全面保护方案供评估

• 电池电压(V(BATT))范围+2.16V至+4.9V，默认硬件

• 默认电流范围-5A(放电)到+2.56A(充电)10毫欧感应电阻(可以通过更换较小的感应电阻来支持更高的电流)

• 输入电压高达5.7V

• 两个热敏电阻测量

• 板载I(2)C通信接口，内置MAXUSB接口

• Windows 7或更新版本的兼容软件

• 证明PCB布局

• 完全组装和测试

 内容

• MAX17330评估工具

• USB微型B线

必需的设备

• MAX17330评估工具

• 锂离子/聚合物电池

• 电压源/电源

• 负载电路

• USB微型B线

• Windows 7及以上版本Windows操作系统和USB接口的PC机

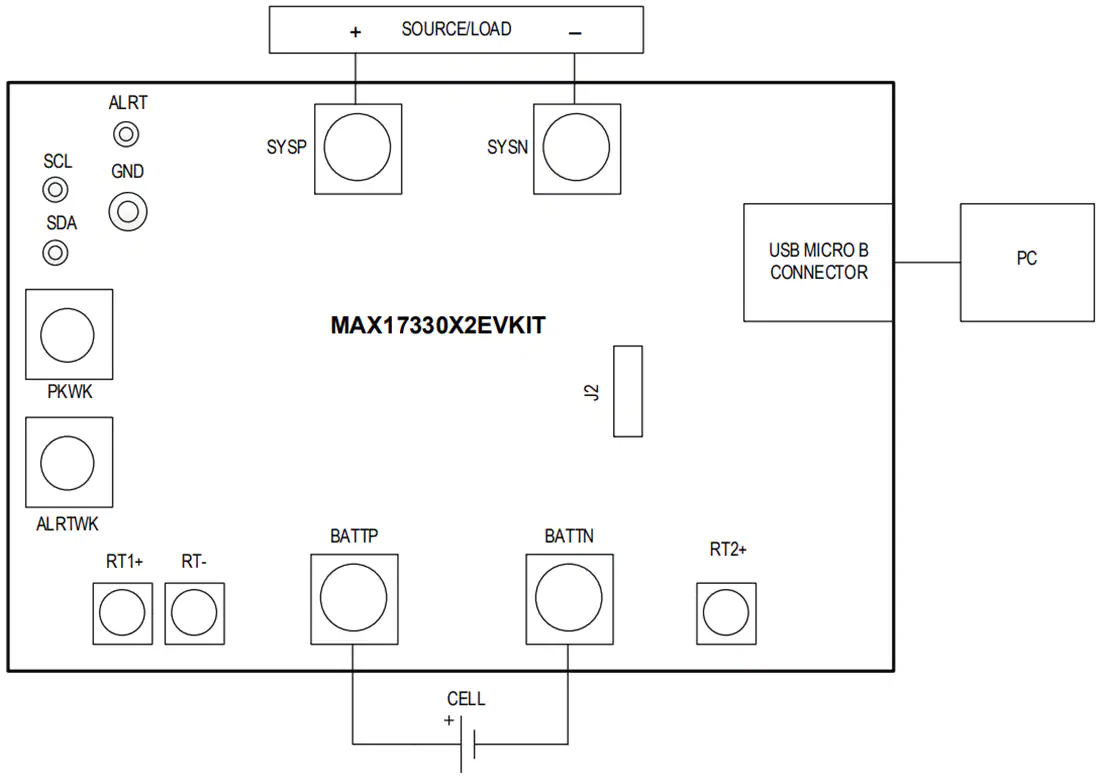

板连接
