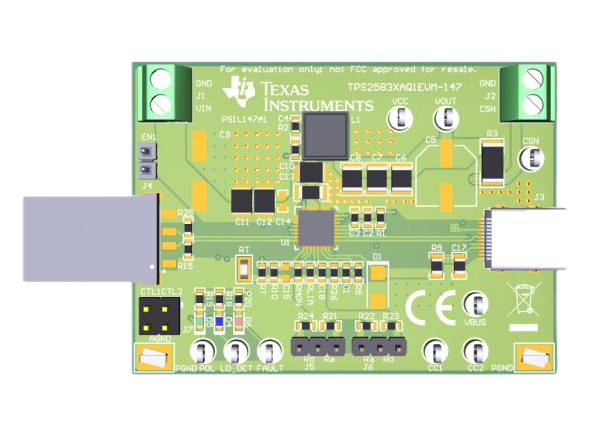

德州仪器TPS2583xAQ1EVM-147控制器评估模块(EVM)是用于评估TPS2583xA-Q1。TPS2583xA-Q1是USB Type-C 和BC1.2 5V, 3.5A输出，和36V输入同步降压电缆补偿。评估模块的工作范围从6V到36V，并提供USB Type-C连接器评估BC1.2, USB Type-C充电和USB2.0数据通信功能。电缆补偿值、电流限制和开关频率可以通过德州仪器TPS2583xAQ1EVM-147上的电阻来调节。

特性

• 输入范围6V ~ 36V, 3.5A连续输出电流降压转换器

• CC1、CC2、D+和D- short-to-V(BAT)和V(BUS)保护

• ±8%电流检测精度(IOUT >1.5A)用于精密电缆下垂补偿

• USB电池充电规范rev. 1.2和USB Type-C rev. 1.3兼容

• 带扩频抖动的强制PWM操作

• 完全AEC-Q100合格

应用程序

• 汽车

• 信息娱乐

• USB集线器

• 售后市场USB充电器

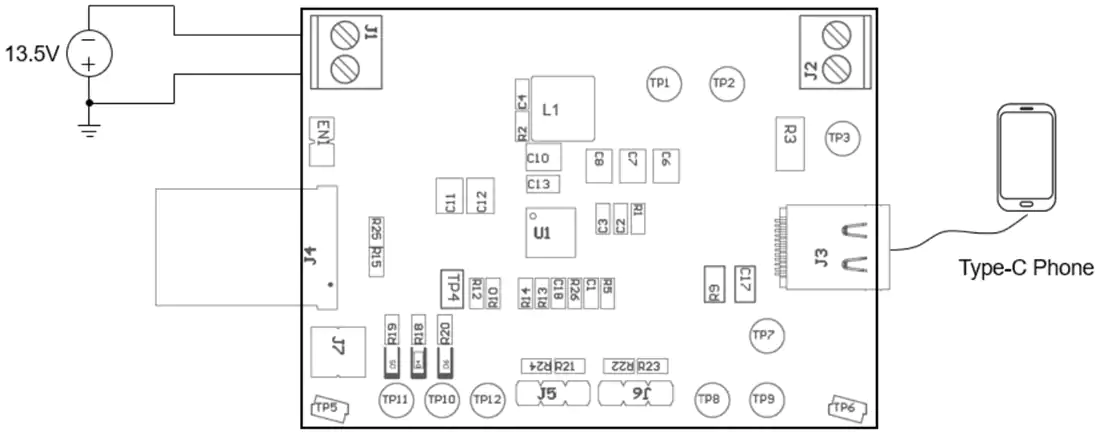

测试设置
