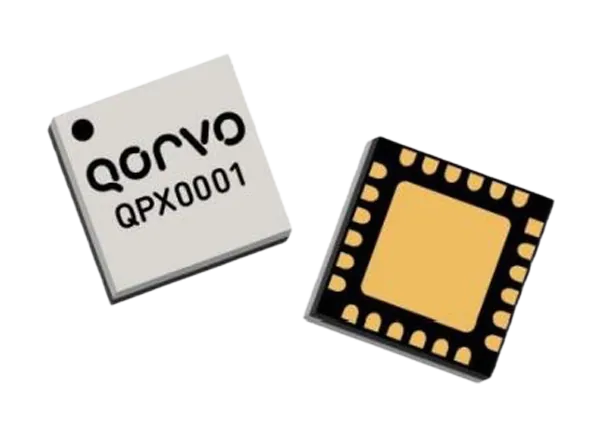

Qorvo QPX0001 6-26GHz I/Q混合器是一个紧凑，宽带I/Q GaAs混合器封装在一个3.9mm x 3.9mm空气腔表面安装陶瓷封装。工作在6GHz到26GHz的带宽，混频器可以配置为图像拒绝混频器，一个单边带上变频器，或QPSK调制器/解调器。QPX0001利用两个双平衡混合电池和MMIC内部的一个90°的杂化。需要一个外部的90°°IF杂化来完成图像抑制或边带抑制。Qorvo QPX0001是成本较高的混合I/Q混合器和单边带上变频器组件的小型替代品。

特性

• 我问输出

• 6GHz到26GHz RF, LO频率范围

• 直流- 3GHz中频范围

• 14GHz低转换损耗8dB

• 高图像拒绝25dB

• 高LO/RF隔离>在14个ghz 45分贝

• 宽操作带宽

• 3.9mm x 3.9mm x 0.9mm包装尺寸

应用程序

• 拒绝downconversion形象

• 单边带调制

• 低噪声接收系统

• 相位检测

• 电子战(EW)

• QPSK调制/解调

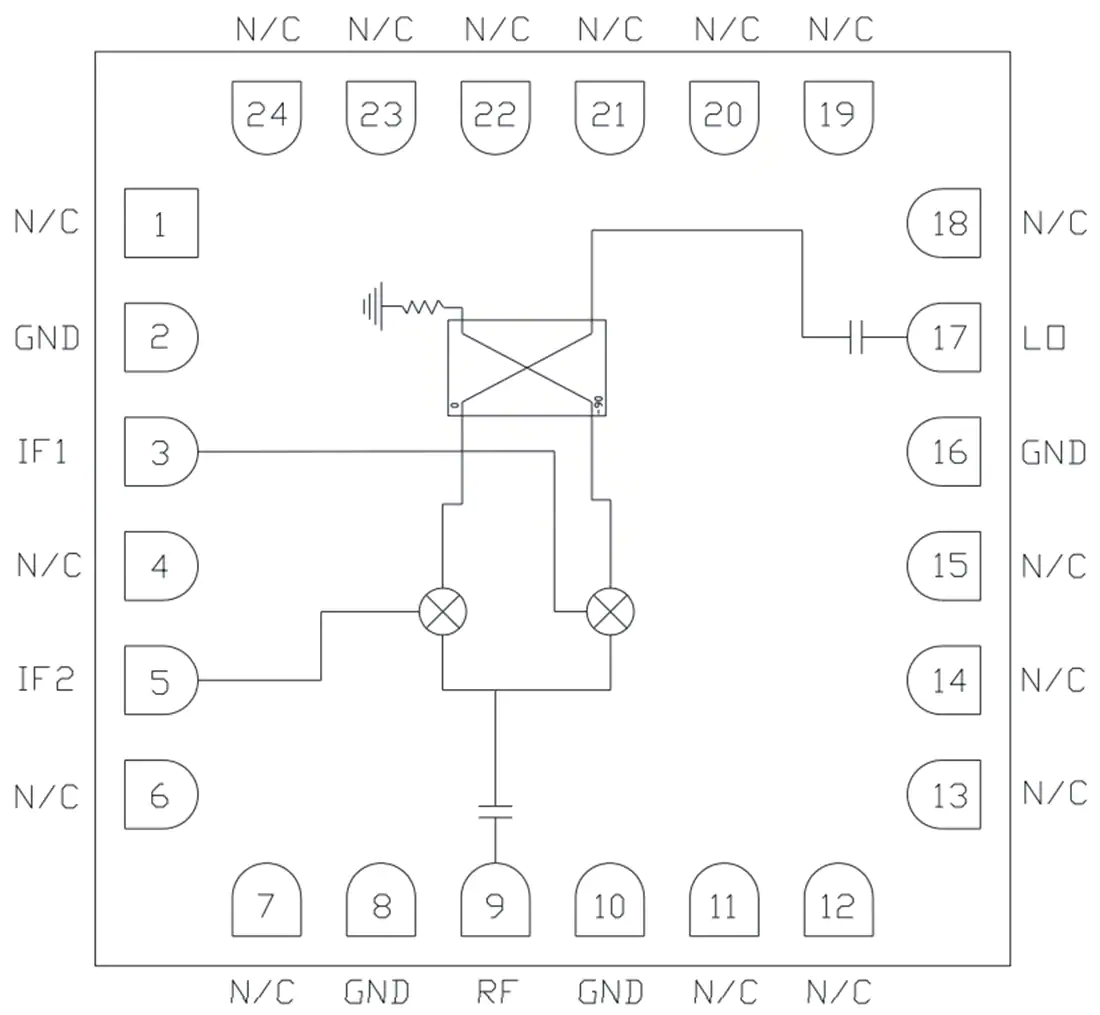

原理框图
