摘要： 测试电路以评估TPS2116，一个双输入，单输出功率多路复用器。

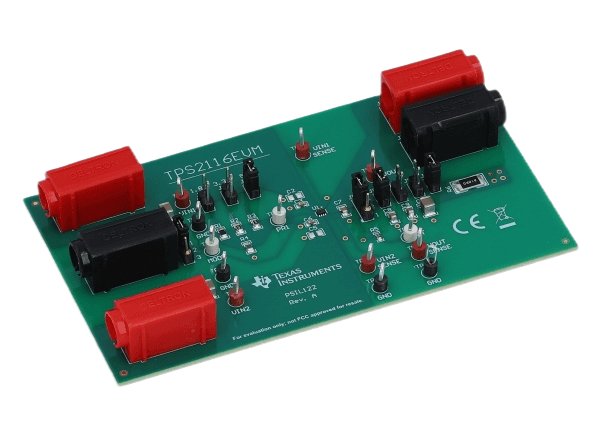

德州仪器TPS2116EVM复用器评估模块(EVM)是一个完整组装和测试电路评估TPS2116。TPS2116是一个双输入，单输出功率多路复用器，可以配置为自动或手动切换可用输入。评估模块允许用户配置TPS2116的操作模式，以评估其全电压和电流额定值。输出、输入和开关波形可以在德州仪器TPS2116EVM上监控。
可配置的操作方式
1.6V ~ 5V V(IN)输入电压范围
2.5A最大连续开关电流运行
板载C(IN)和C(OUT)电容器
不同操作模式的多个配置
多种车载装载条件
TPS2116的每个引脚上的测试点，便于评估
两个可调电源，最大2.5A时0V-6V
示波器
被动或主动负载
