德州仪器DLP5531Q1EVM电子评估模块(EVM)允许评估DLP5531-Q1芯片组。该系统由两个子系统组成，格式化板和照明驱动板。该模块汇集了一组组件，包括德州仪器DLP5531-Q1、DLPC230-Q1和TPS99000-Q1，为高分辨率前照灯技术的评估提供了一个系统。当与光学、输入视频源和计算机或其他控制手段结合时，评估模块可以演示几个项目。这些包括自适应驱动光束，无眩光光束转向，反光交通标志调光，行人调光，符号投影和OEM品牌。

特性

• 完成DLP5531-Q1电子大灯子系统

• HDMI和开放LDI接口，视频输入

• 用于配置和控制的Windows GUI

 内容

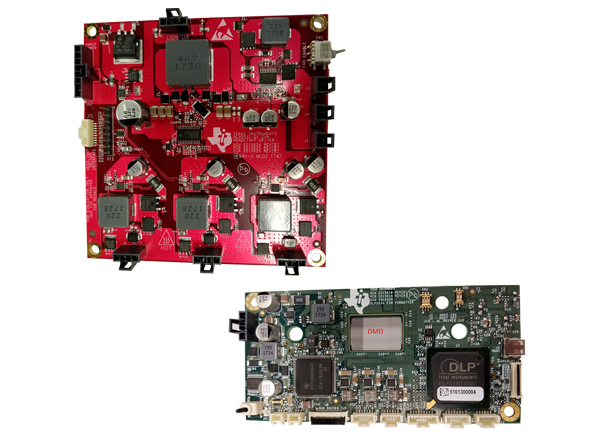

• 格式化板-包括DLP5531-Q1芯片组

• 照明驱动板-包括照明驱动程序，并为格式化板提供电源

• 猎豹 USB到SPI适配器

• 电缆

• 该套件不包括光学引擎

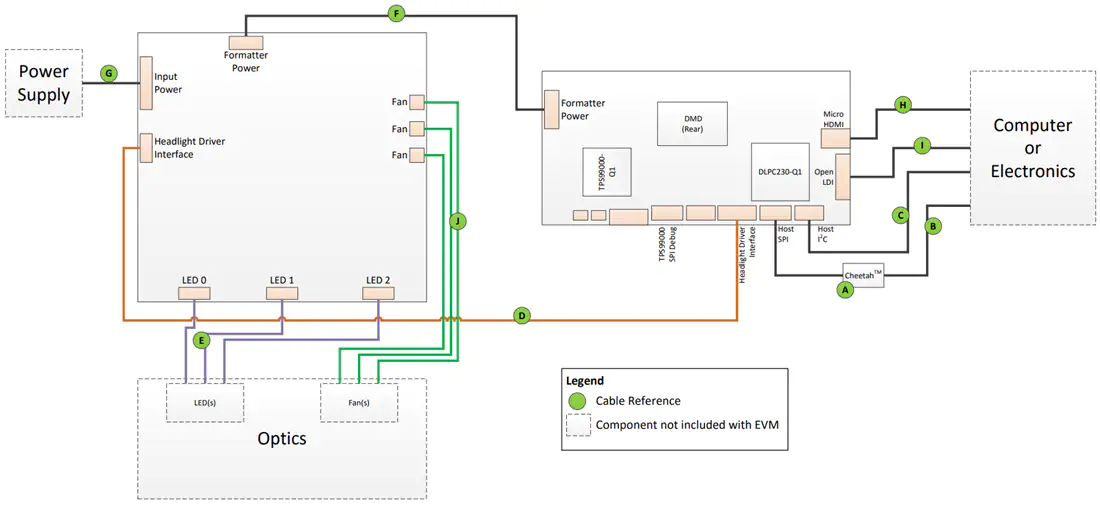

电缆连接
