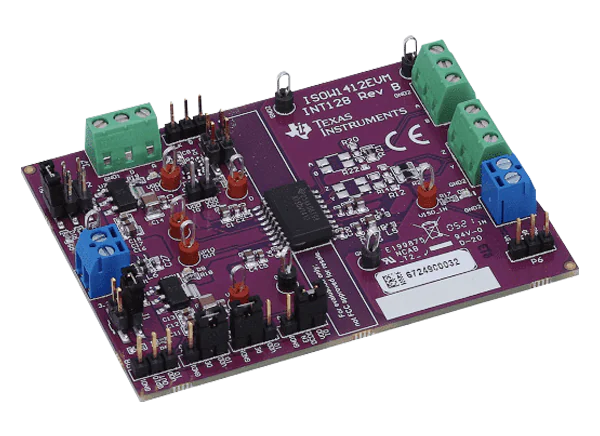

采用德州仪器公司的ISOW1412DFMEVM收发器评估模块(EVM)对ISOW1412进行评估。ISOW1412是一款高性能、增强隔离的RS-485/RS-422收发器，在20针宽体SOIC封装(封装代码dfm)中集成隔离DC/DC电源。评估模块具有足够的测试点和跳线选项，以最小的外部组件评估设备。ISOW1412DFMEVM可用于评估设备的不同系统参数。测试信号和序列可以应用到设备上，可以观察到不同的性能特征，如传播延迟，功耗，以及不同的总线和驱动条件。用户可以在他们的实验室环境中评估这些参数。德州仪器ISOW1412DFMEVM有一个名为DNI的足迹，用于测试标准功能不需要的额外组件。用户可以将组件添加到这些资源占用中以进行评估，并获得特定的系统需求。

特性

• 隔离RS-485/RS-422收发器集成高效，低排放DC-DC转换器

• 分离IO和DC/DC电源输入

• 1.71V到5.5V宽供电和逻辑电平转换范围的IO

• 支持500kbps的数据速率

• 隔离屏障寿命>40年

• 该评估模块经过测试，包括ISOW1412评估设备的规定

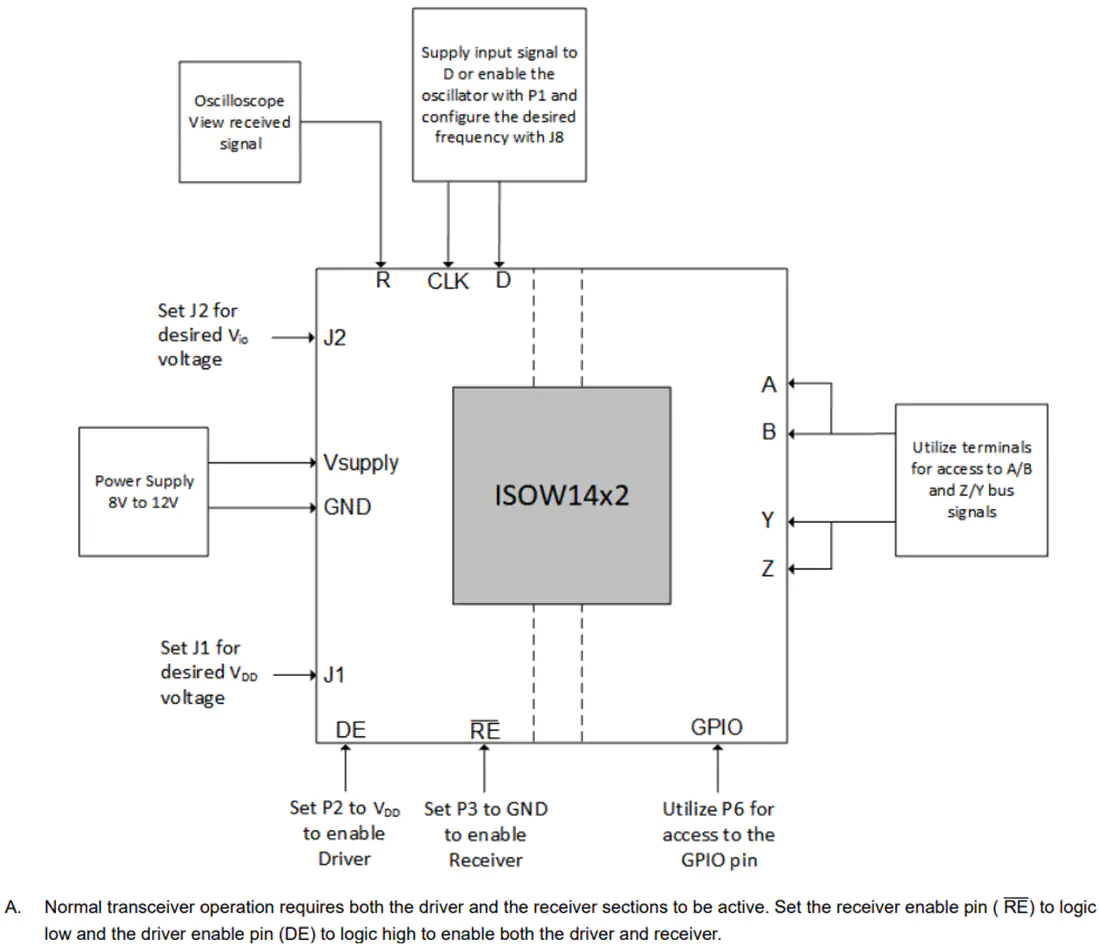

测试设置
