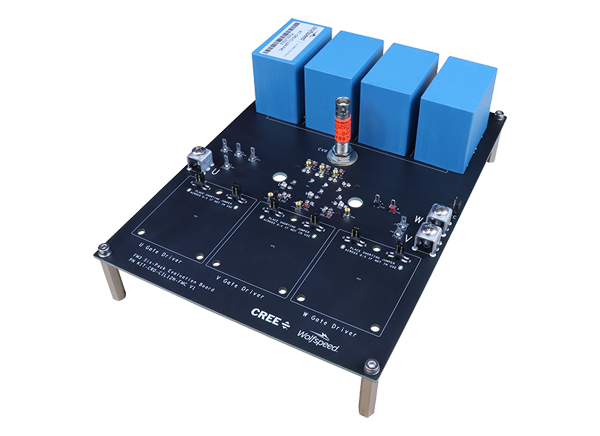

Wolfspeed WolfPACK FM3 6-Pack模块动态评估板是为WolfPACK基于sic的电源模块而设计的。WolfPACK基于sic的电源模块简单，旨在为能源转换系统提供清洁、可靠的电源。这些模块提供了令人难以置信的低损耗的封装，非常适合自动化和大规模生产。

Wolfspeed kit - cr - cil12n - fmc WolfPACK评估板功能包括大块电容、高频电容、通过电流观察电阻(CVR)进行的高带宽电流测量、Kelvin高频漏源极电压测量点(带有标准测试点)，以及电感的连接点。栅极驱动器连接断开为六组模块的每个阶段分支，跳线用于保持未使用的开关位置断开。

特性

• 为Wolfspeed的WolfPack SiC六组功率模块进行了优化

• 直流母线电压可达1000V

• 板载200uF大容量电容器和高频薄膜电容器组

• 高速低电感布局，10Mhz时杂散电感为8.9nH

• 板载电流查看电阻(CVR)

• 螺丝端子用于电源，中点和负载感应器连接

应用程序

• 电动汽车快速充电

• 工业强国

• 联合包裹

• 感应加热焊接

• 工业马达驱动器

• 电力供应

• 太阳能,可再生能源

• 电网基础设施

资源

• 狼速狼群产品简介

• Wolfspeed Wolfpack动态性能

• 热界面材料

• 安装说明和PCB要求

组件的布局
