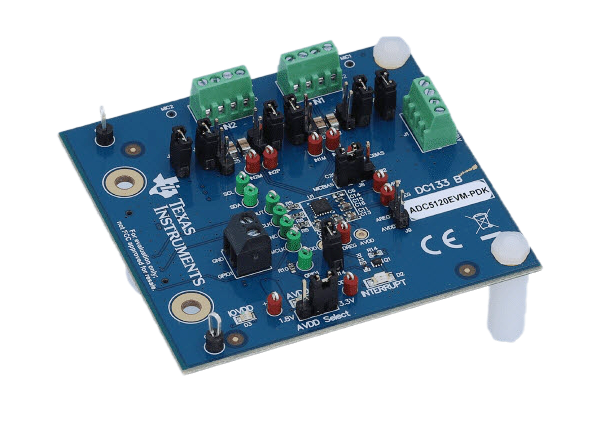

德州仪器ADC5120EVM-PDK音频ADC评估模块(EVM)，允许用户测试TLV320ADC5120的功能。TLV320ADC5120是一款双通道、高性能音频模数转换器(ADC)。TLV320ADC5120适用于声控系统、专业麦克风、音频会议、便携式计算机、通信和娱乐应用。德州仪器ADC5120EVM-PDK与AC-MB(包括在套件中)配对，这是一个灵活的主板，为评估模块提供电源、控制和数字音频数据。

特性

• TLV320ADC5120完整的性能演示工具包(PDK)

• 120dB动态范围增强高性能音频ADC

• 直接访问数字音频信号和简单的终端系统集成控制接口

• 车载麦克风提供录音测试

• USB连接到PC提供电源、控制和流音频数据，便于评估

• 通过PurePath Console软件平台(PUREPATHCONSOLE)轻松评估和演示

内容

• TLV320ADC5120评估模块

• 音频转换器主板(AC-MB)

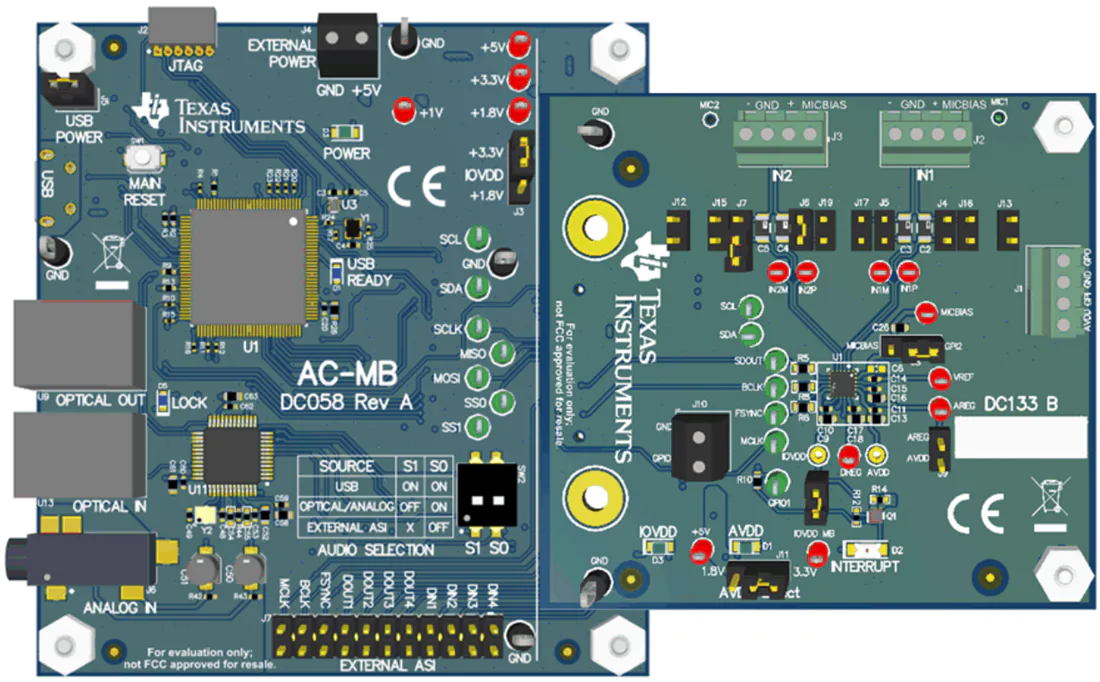

电路板布局结构(带AC-MB)
