SECO μQ7-C72 Computer-on-Module (CoM)是一款基于NXP Semiconductors i.MX 8M Mini和NXP i.MX 8M Nano处理器的μ q7 Rev. 2.0兼容模块。μQ7-C72 CoM在低功耗下提供高性能、全高清分辨率和3D图形，并支持从-30°C到+85°C的扩展温度。

μQ7-C72 CoM在i.MX 8M Nano版本中有4个USB 2.0主机接口，在i.MX 8M Mini版本中有5个USB 2.0主机接口。它具有可选的Wi-Fi +蓝牙 5.0模块，千兆以太网接口，单/双通道18/24位LVDS接口或eDP接口，8x gpio, SM总线，和I(2)C接口。μQ7-C72集成了Vivante GC320 2D加速器+ GC NanoUltra 3D加速器(带有i.m x8m Mini处理器)或Vivante GC7000UL 2D/3D GPU(带有i.m x8m Nano处理器)，用于高性能视频。板载内存由一个焊接板DDR4-2400组成，在i.MX 8M Mini版本中有一个32位接口，在i.MX 8M Nano中有一个16位接口，最大可达4GB。

μQ7-C72需要一块承载板(如SECO CQ7-A42 q7 Rev. 2.0承载板)才能正常工作。载波板实现接口信号到外部标准连接器的路由，并集成μQ7-C72 CoM上尚未包含的其他外设。

特性

• CPU的选择


• NXP i.MX 8M Mini Family基于Arm Cortex -A53核+通用Cortex- m4 400MHz处理器

• NXP i.MX 8M纳米系列基于Arm Cortex-A53核心+通用Cortex-M7 750MHz处理器

• 最大的核


• 4 + 1

• 内存


• 高达4GB的DDR4-2400, 32位总线内存(i.MX8M Mini)

• 高达2GB的DDR4-2400, 16位总线内存(i.MX8M Nano)

• 图形


• Vivante GC7000UL 2D/3D图形处理器

• 支持OpenGL ES 3.1, OpenCL1.2, Vulkan

• Vivante GC320 2D加速器+ GCNanoUltra 3D加速器

• OpenGL ES 2.0, OpenVG 1.1支持

• VP9 HEVC / H。265年,AVC / H。264, VP8 HW解码

• AVC / H。264, VP8 HW编码

• i.MX 8 m迷你


• i.MX 8 m纳米


• 视频接口


• 单/双通道18/24位LVDS接口或eDP接口

• 视频分辨率


• 高达1920 x 1080p

• 大容量存储器


• 板载eMMC 5.1驱动，最大64GB

• SD / MMC / SDIO接口


• 可选QSPI Flash引导

• 网络


• 千兆以太网接口

• 可选Wi-Fi 802.11 a/b/g/n/ac +BT 5.0板载焊接模块

• USB


• 5x USB 2.0主机端口(i.MX 8M Mini)

• 4x USB 2.0主机端口(i.m x8m Nano)

• 作为PCIe


• 1个PCI Express 1个lane (i.MX 8M Mini专用)

• 音频


• 我(2)音频接口

• 串行端口


• 1x 4线UART + 1x调试UART

• 可选的界面能

• 其他接口

• SPI接口


• 监管机构

• 8 x GPIO

• SM总线

• (2) C接口

• 电力供应


• +5V(DC) +5V(SB)(可选)

• 操作系统


• Linux(必要)

• 工作温度


• 0°C to +60°C(商用)

• -30°C to +85°C(扩展)

• 维


• 40mm x 70mm(1.57”x 2.76”)

应用程序

• 人机界面

• 多媒体设备

• 瘦客户机

• 自动售货

文档

• 数据表

• 用户手册

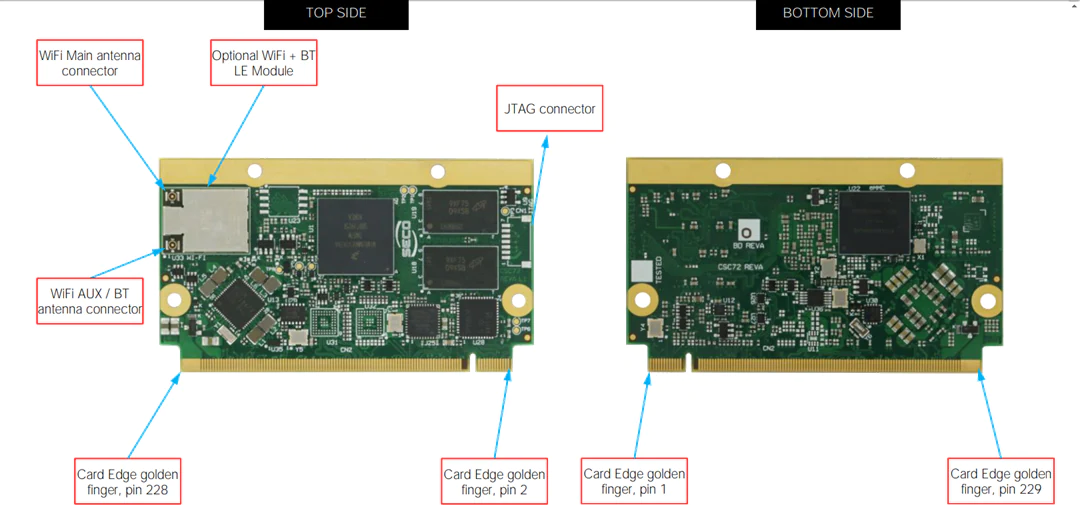

板布局

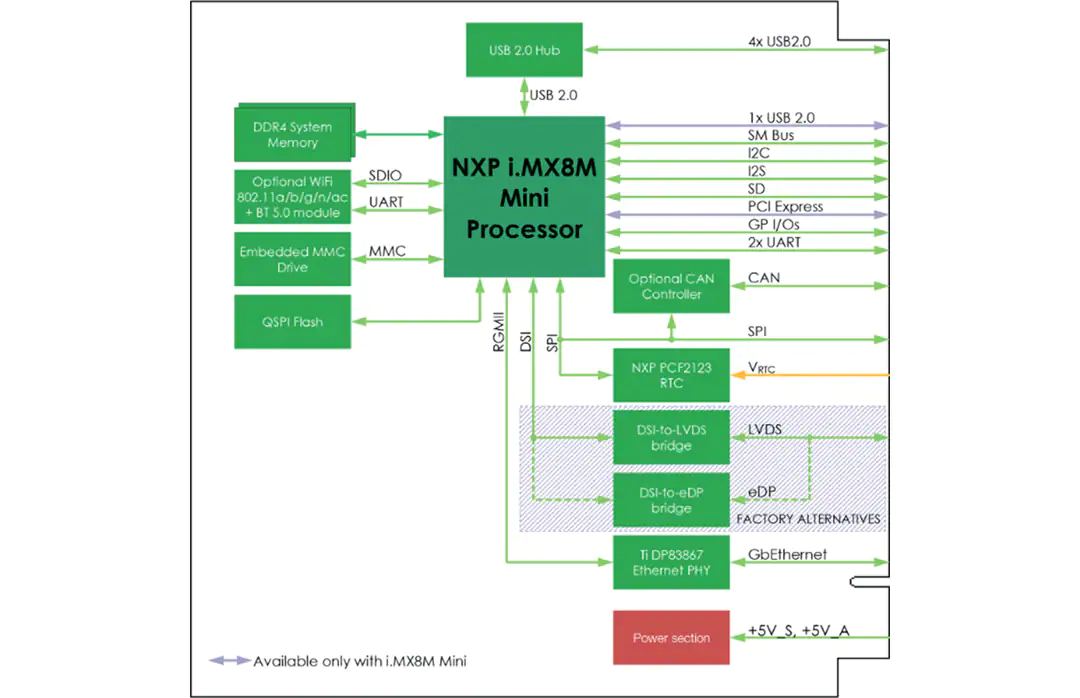

框图
