德州仪器bq25300开关模式电池充电器是一款高度集成的独立开关模式电池充电器，适用于单芯锂离子电池、锂聚合物电池和LiFePO(4)电池。bq25300支持4.1 ~ 17V输入电压和3A快速充电电流。该器件采用集成的电流传感拓扑结构，具有较高的充电效率和较低的BOM成本。最佳的200nA低静态电流，节省电池能量，最大限度地延长便携设备的上架时间。它的输入电压调节从输入源向电池提供最大的充电功率。该解决方案是高度集成的，具有输入反向阻塞场效应管(rfet, Q1)、高侧开关场效应管(HSFET, Q2)和低侧开关场效应管(LSFET, Q3)。

德州仪器bq25300具有无损集成电流传感功能，以最小的组件数量降低功耗和BOM成本。该系统还集成了一个自举二极管，用于高端栅驱动和电池温度监测，简化了系统设计。在没有主机控制的情况下，设备开始并完成一个充电周期。bq25300充电电压和充电电流由外部电阻设定。设备在启动时检测充电电压设置，按缺电池、预处理、恒流、恒压四阶段对电池进行充电。在充电周期结束时，如果充电电流低于充电电流阈值，而电池电压高于充电阈值，充电器自动终止。当电池电压低于充电阈值时，充电器将自动开始另一个充电周期。

该充电器为电池充电和系统运行提供各种安全功能。这些包括电池温度监测基于负温度系数(NTC)热敏电阻，充电安全定时器，输入过电压和放大器;过流保护，以及电池过压保护。引脚开路和短路保护也内置，以防止充电电流设置引脚ICHG意外开路或短路到GND。热调节调节充电电流，以限制在高功率运行或高环境温度条件下的模具温度。STAT引脚输出报告充电状态和故障情况。当移除输入电压时，设备自动进入HiZ模式，从电池到充电器设备的泄漏电流非常低。bq25300采用3mm x 3mm的WQFN薄包装。

特性

• 独立充电器，易于配置

• 高效率，1.2MHz，同步开关降压充电器

• 单芯电池在5V输入下2A充电效率为92.5%

• 在2A电压输入时，单芯电池的充电效率为91.8%

• 单输入支持USB输入和高压适配器

• 支持4.1V ~ 17V输入电压范围，最大绝对输入电压额定值为28V

• 输入电压动态电源管理(VINDPM)跟踪电池电压

• 高集成

• 集成了反向阻塞和同步开关MOSFET

• 内部输入和电荷电流检测

• 内部循环补偿

• 综合自举二极管

• 3.6V / 4.05V / 4.15V / 4.2V充电电压

• 3.0A最大快速充电电流

• 在4.5V V(BAT)时200nA低漏电流

• 4.25µA V(BUS)供电电流在IC失能模式

• 充电电流热调节在120°C

• 预充电电流:快充电电流的10%

• 终止电流:快速充电电流的10%

• 负责准确性

• ±0.5%充电电压调节

• ±10%充电电流调节

• 安全

• 热调节和热关机

• 输入欠压锁定(UVLO)和过压保护(OVP)

• 电池充保护

• 安全定时器，用于预充电和快速充电

• 如果电流设置引脚ICHG断开或短路，则关闭充电

• 冷/热电池温度保护

• STAT引脚故障报告

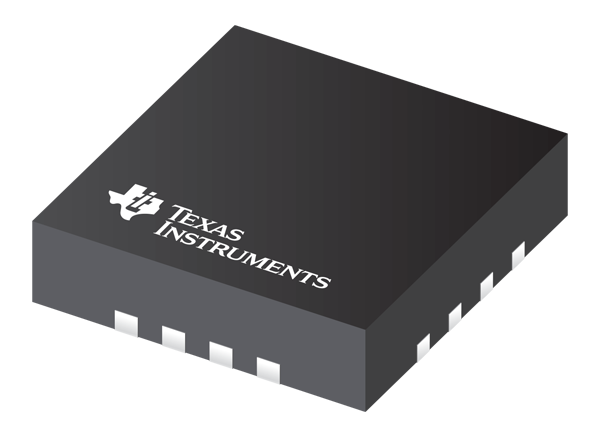

• 可在wqfn3x3 -16包

应用程序

• 无线扬声器

• “条形码扫描器”

• 游戏

• 摇篮充电器

• 无绳电动工具

• 楼宇自动化

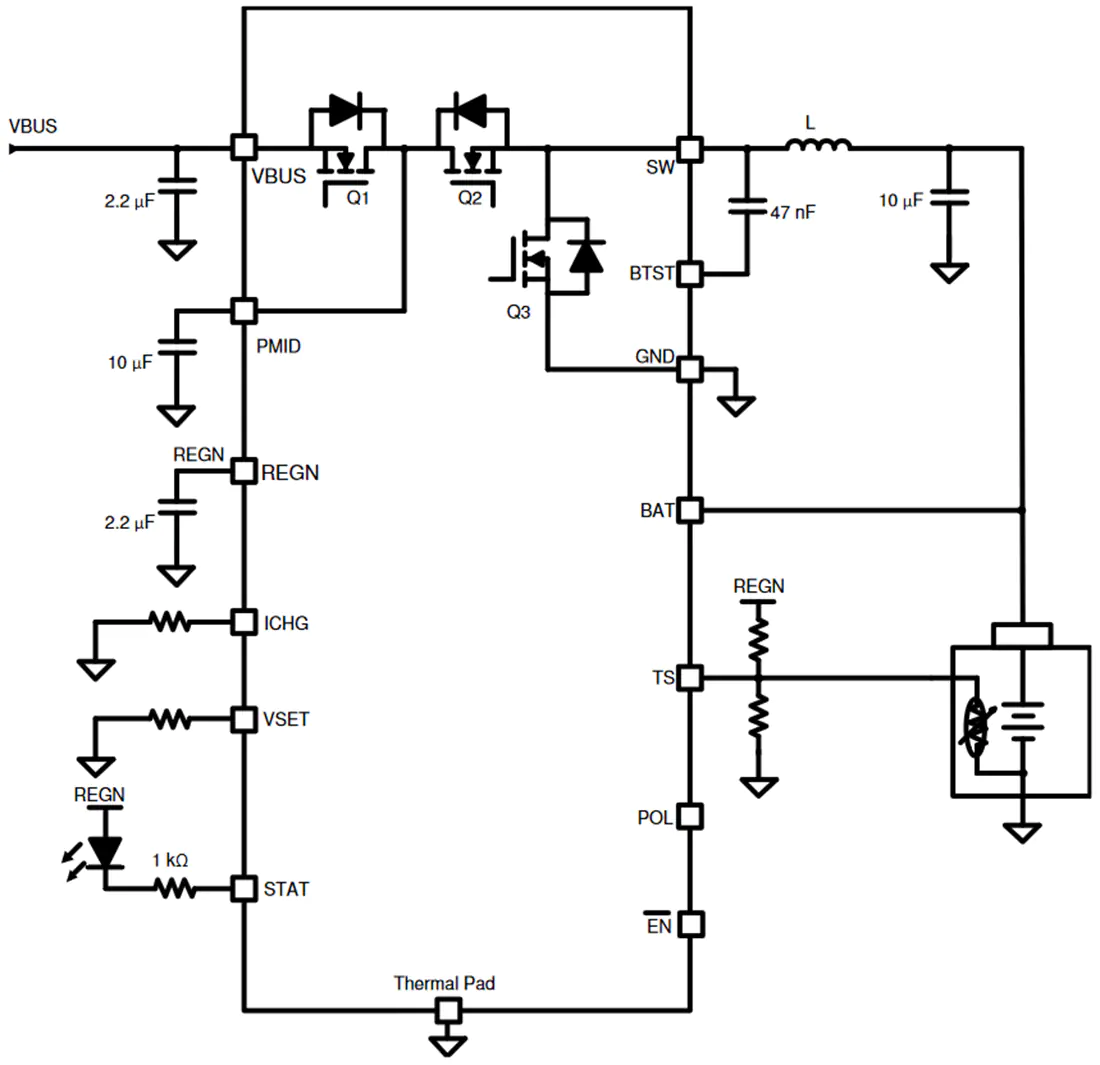

简化应用程序
