德州仪器DRV8601触觉驱动器是一款单电源触觉驱动器，优化后可使用单端PWM输入信号驱动直流电机(偏心旋转质量或ERM)或线性振动器(线性谐振驱动器或LRA)。具有100µs的快速启动时间，DRV8601是一款优秀的触觉驱动程序，用于移动电话和其他便携式电子设备。

DRV8601从3.3V电源驱动400mA。在负载下，近轨到轨的输出摆动确保大多数直流电机有足够的电压驱动。差动输出驱动允许输出电压的极性快速反转，从而使电机速度控制在顺时针和逆时针方向，允许快速电机停止。宽输入电压范围，可以精确控制直流电机和线性振动器的速度。

具有典型的1.7mA的静态电流和10nA的关机电流，DRV8601是便携式应用的理想选择。德州仪器DRV8601具有热和输出短路保护，以防止设备在故障条件下被损坏。

特性

• 400mA大电流输出

• 供电电压范围宽(2.5V至5.5V)，可直接使用电池

• 1.7mA(典型)低静态电流

• 100µs快速启动时间

• 10nA低关断电流

• 输出短路保护

• 热保护

• 使能引脚兼容1.8V

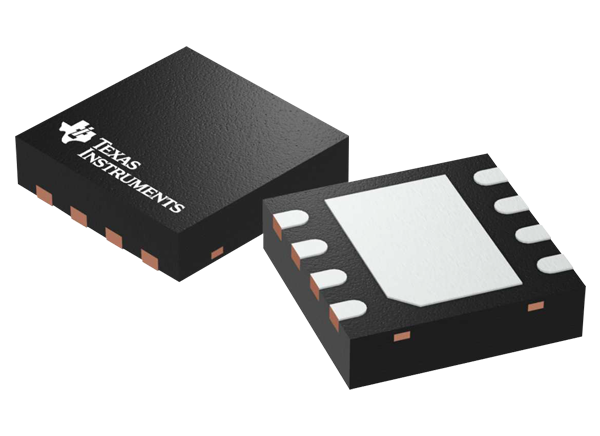

• 可提供3mm × 3mm VQFN包(DRB)和2mm × 2mm MicroStar Junior PBGA包(ZQV)

应用程序

• 移动电话

• 平板电脑

• 便携式游戏控制台

• 便携式导航设备

• 设备主机

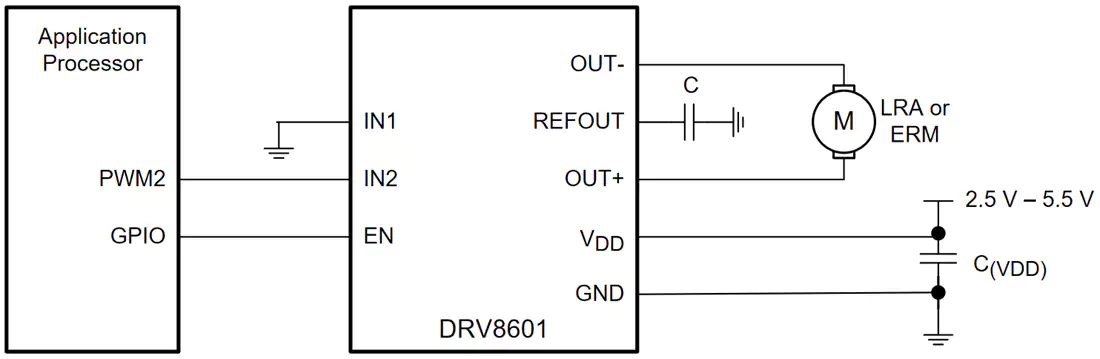

原理框图
