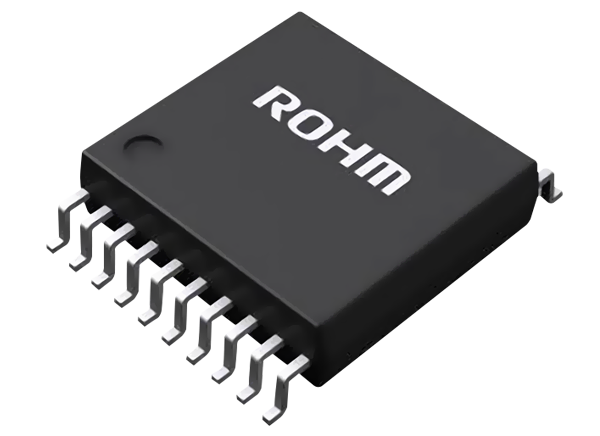

ROHM Semiconductor BD18353x系列1ch大电流LED控制器是一个AEC-Q100合格的设备，具有内置高侧电流检测放大器。该LED控制器具有两个内置模拟调光系统，过压保护(OVP)和短路保护(SCP)。PWM调光可以通过内置的PWM产生电路来实现。LED控制器工作在5V到65V的输入电压范围和-40°C到125°C的温度范围。BD18353EFV-M 1ch大电流LED控制器是汽车外灯的理想选择。

特性

• AEC-Q100合格(一级)

• 轨对轨电流检测放大器

• PWM调光信号发生器

• 过电压保护(OVP)

• 短路保护(SCP)

• 模拟调光(两个系统)

• 启用DRL模式(100% duty)

• 输出LED异常状态(FAULT_B)

• 扩频调频开/关(SSFM_B)

规范

• -40°C至125°C的工作温度范围

• 输入电压范围5V ~ 65V

• ±3% LED电流检测电压精度

• 最大输出电压65V

• 200kHz至2.5MHz频率切换范围

应用程序

• 汽车外部灯:

• 后，转，DRL/位置，雾，高，低光束

框图

应用电路图
