功率放大器是两级，完全匹配的MMIC PAs提供+32.5dBm饱和功率，用于860MHz至960MHz频率范围，适用于免费频段。CML Microcircuits CMX90A004放大器是高度集成的，便于使用，最大限度地减少外部组件的数量和减少板面积。射频输入和输出匹配采用片上和有源偏置电路和输入dc阻塞电容。

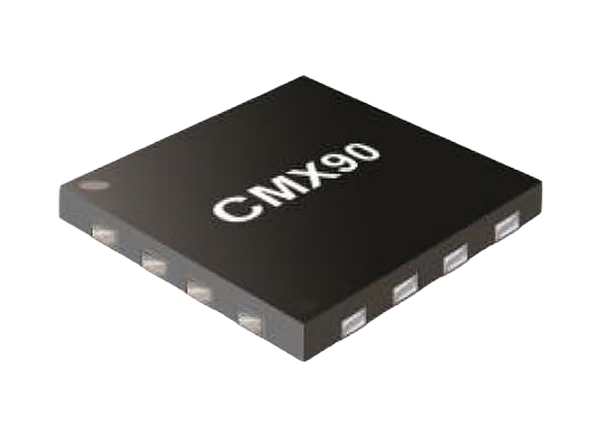

该器件在2.7V至4.5V的低集电极电压下进行了效率优化，使其适用于具有超级电容备份存储的系统，从而延长了放电周期或电池寿命。CMX90A004采用4mm × 4mm的VQFN-16封装。

CMX90A004采用先进的GaAs HBT技术，提供高效率和增益的结合，旨在作为无线应用中的高功率末级ISM波段PA。

特性

• 频率范围860MHz ~ 960MHz

• 供电电压2.7V至4.5V

• 输出功率32.5dBm @ 3.6V

• 输入和输出匹配到50欧姆

• 小信号增益30dB

• 高PAE 49%

• 停机和输出功率控制

应用程序

• 自动抄表(AMR)

• 智能电表

• 无线模块

• 超高频射频识别阅读器

• 最后阶段PA

• 物联网(IoT)

• 868/915MHz ISM

• 锂离子电池供电系统

框图
