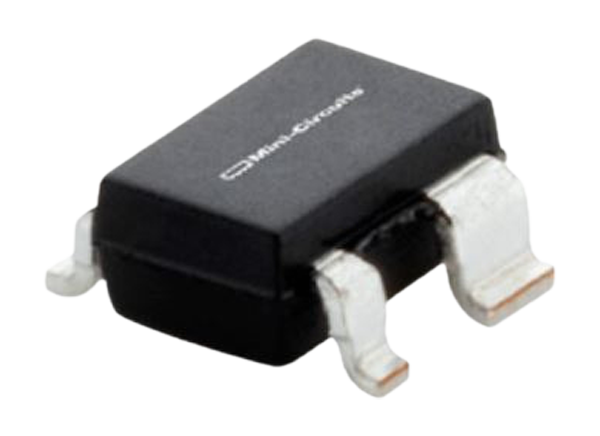

Mini-Circuits PSA-14+平坦增益，超宽带单片放大器提供50欧姆阻抗在0.01GHz到10GHz的宽带范围内，使用GaAs HBT技术制作。该范围涵盖了主要的无线通信频带:单个放大器中的蜂窝、PCS、LTE和WiMAX。PSA-14+在不需要外部匹配组件的情况下，在频率范围内表现出良好的输入和输出返回损耗，以及从一个批次到另一个批次的可重复性能。

特性

• 超宽带性能，0.01GHz到10GHz

• 宽带无外部匹配组件

• 可以作为ADA-4743的替代品吗

• 适用于低相位噪声应用

• 说- 343包

• 湿度敏感等级(MSL

• 平增益，在2GHz下通常为16.5dB

• 优秀的防静电

• 低加性相位噪声

• 优秀的回波损耗

• 通过无铅认证

应用程序

• 基站基础设施

• 测试仪器

• MMDS和无线局域网

• LTE

• 卫星通信

• 航空电子设备

规范

• 50欧姆阻抗

• 0.01GHz至10GHz频率范围

• 温度范围

• -40°C至+85°C工作(接地线)

• -65°C ~ +150°C存储

• 100mA工作电流在5V (Vcc)和16.5欧姆电阻

• 0.34 w的功率损耗

• 输入功率

• 28dBm，最多5分钟

• 11 dbm连续

• 回波损耗

• 19 db典型输入

• 35 db的典型输出

• 6V(DC)引脚1电压

• 4.8V至5.2V电源工作电压范围

• 设备最大工作电流57mA

• 156°C/W热阻，接地引线

• -164dBc/Hz附加相位噪声在2.0GHz和10KHz偏移

简化的示意图,销的描述

推荐应用电路
