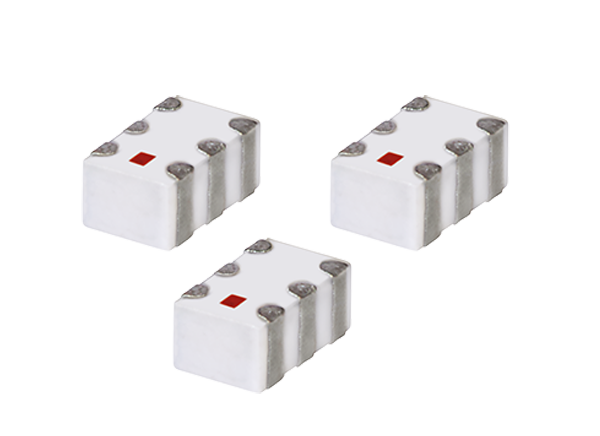

Mini-Circuits DCW 50欧姆 SMD陶瓷定向耦合器提供宽带宽范围和1.6mm x 0.8mm 0603 (1608 metric)封装的组合。较小的占用空间可以减少系统中的寄生现象，提高性能和简化布局。坚固耐用的LTCC结构在陶瓷封装中提供了可重复的性能，非常适合恶劣的环境，如湿度和温度极端。通过高达2W的操作，这些组件可以有效地用于发送或接收路径。

特性

• 小尺寸

• 确立建设

• 超小尺寸

• 温度稳定

• 通过无铅认证

规范

• 50欧姆阻抗

• 6dB至30dB耦合范围

• 可选择1W或2W输入电源

• 0603(1608公制)尺寸，1.6毫米x 0.8毫米

• 工作温度的选择

• -55°C + 100°C

• -55°C + 105°C

• -55°C + 125°C

• 频率范围

• 700兆赫到2700兆赫

• 1200兆赫到3300兆赫

• 2300兆赫到3500兆赫

• 2300兆赫到4300兆赫

• 2400兆赫到7200兆赫

• 3600兆赫到4700兆赫

• 4400兆赫到7200兆赫

电气原理图
