德州仪器TMUX4157N 2:1单极双掷(SPDT)负电压开关只支持负供电轨。电源电压范围从-4V到-12V，器件支持源(Sx)和漏极(D)引脚的双向模拟和数字信号，从GND到V(SS)。选择引脚(SEL)的状态控制两个源引脚中的哪一个连接到漏极引脚。

虽然TMUX4157N支持电源引脚和信号路径上的负电压，逻辑输入引脚是由一个正电压控制，以允许与典型的控制逻辑电路，如GPIO信号接口。逻辑输入引脚具有1.8V的逻辑兼容阈值，可操作高达5.5V，增加了系统的灵活性。故障安全逻辑电路允许在电源引脚之前施加控制引脚上的电压，保护设备免受潜在的损坏。

快速过渡时间和高连续电流通过开关使德州仪器TMUX4157N非常适合系统需要在两个不同的电压输入之间快速切换的应用。

特性

• -4V到-12V的负电压支持

• 轨到轨操作

• 双向信号通路

• 1.8 v逻辑兼容

• 自动防故障装置的逻辑

• 150mA高连续电流支持

• 1.8欧姆低导通电阻

• 工作温度-55℃~ +125℃

• 闭合开关

• 2000V静电防护HBM

应用程序

• 模拟和数字转换

• GaN功率放大器门开关

• 远程无线电设备(RRU)

• 有源天线系统(AAS)

• 基带单元(BBU)

• 无线通讯测试

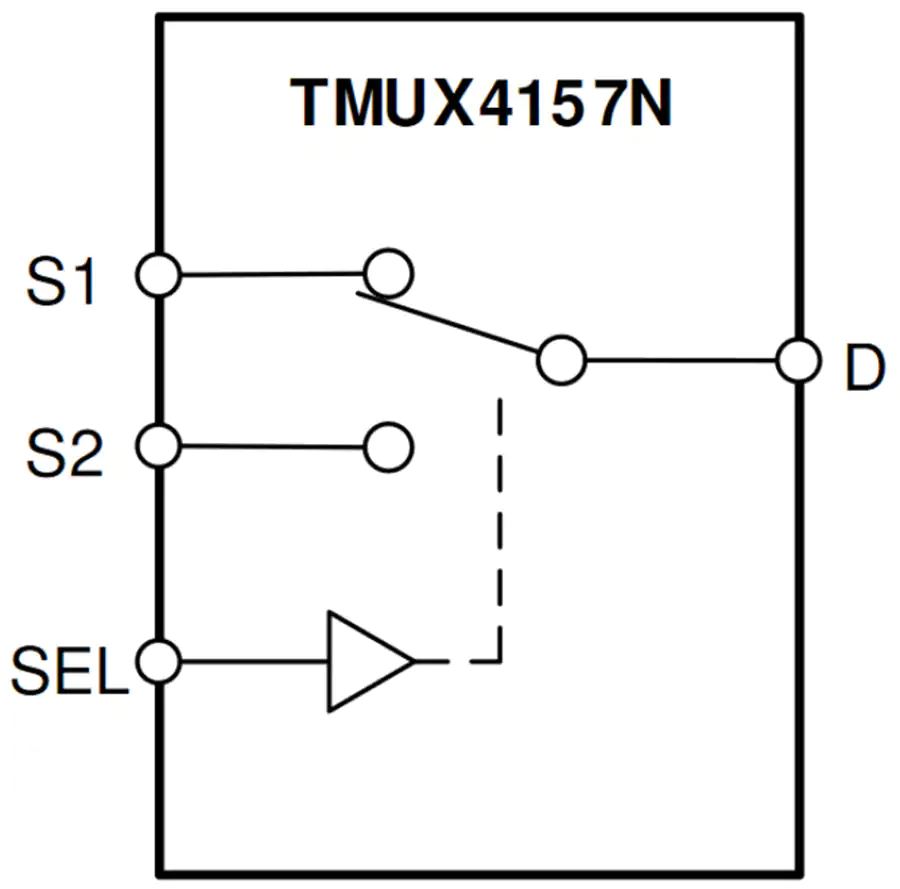

原理框图
