德州仪器TPA6203A1 1.25W Mono全差分放大器设计用于驱动至少8欧姆阻抗的扬声器，同时在大多数应用中消耗小于37mm(2) (ZQV封装选项)总印刷电路板(PCB)面积。该设备工作在2.5V到5.5V之间，并且只吸收1.7mA的静态电源电流。TPA6203A1有2毫米x 2毫米的MicroStar Junior BGA封装和3毫米x 3毫米的QFN (DRB)封装。TPA6203A1具有从90Hz到5kHz的85dB PSRR，提高rf整流抗扰度，以及较小的PCB面积等特性，使其成为无线手持设备的理想选择。4µs的快速启动时间和最小的pop使TPA6203A1成为PDA应用的理想产品。

特性

• 1.25W到8欧姆从5V电源，THD = 1%(典型)

• 1.7mA的典型低供电电流

• 只有5个外部组件

• 改进的PSRR (90dB)和宽供电电压(2.5V至5.5V)直接电池运行

• 全差分设计减少射频整流

• 改进的CMRR消除了两个输入耦合电容

• C((旁路))是可选的，由于全差动设计和高PSRR

• 关闭控制<10µ

• 2毫米x 2毫米MicroStar初级BGA包(GQV, ZQV)

• 可提供3mm x 3mm QFN包装(DRB)

• 可提供8脚PowerPAD MSOP (DGN)

应用程序

• 专为无线或蜂窝手机和pda设计

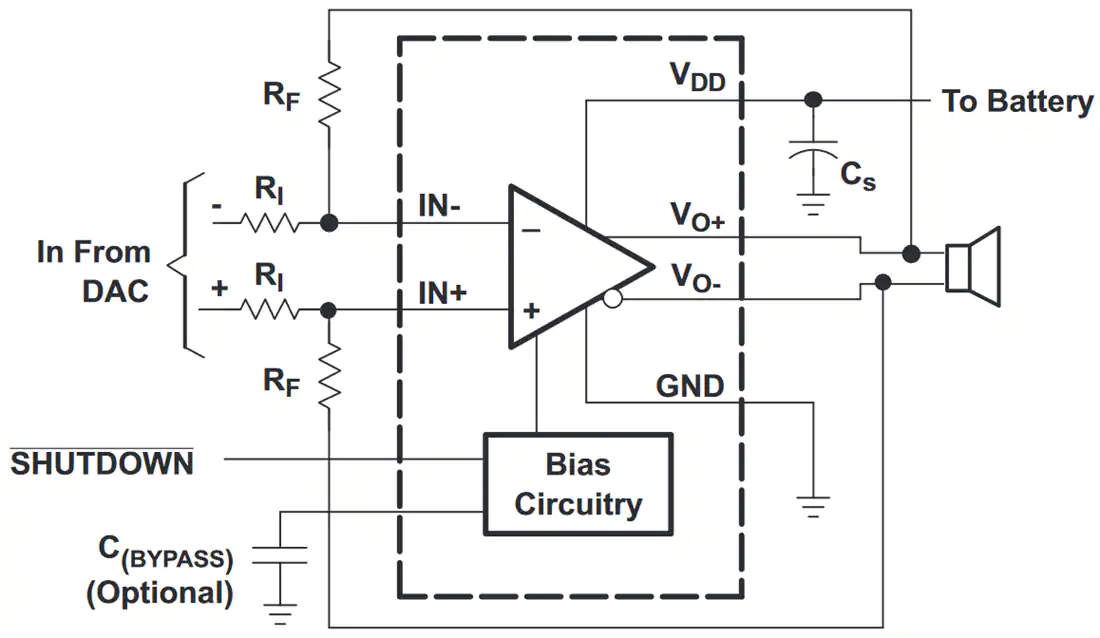

应用电路
