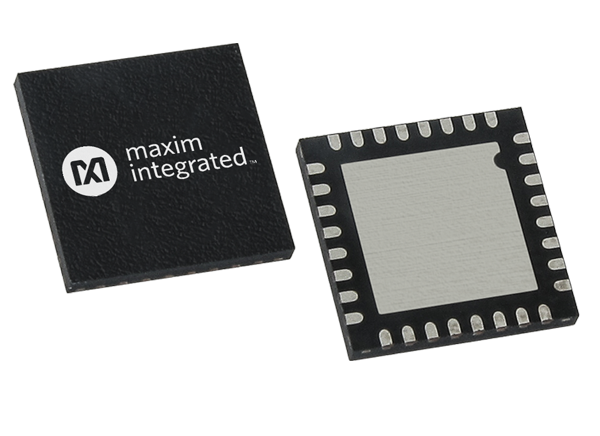

Maxim MAX22200电磁阀电机驱动器是一个八进制36V串行控制螺线管驱动器。MAX2220的每个通道都具有低阻抗(200毫欧typ)推挽输出级。它具有集源驱动能力，驱动电流可达1ARMS。串行接口(SPI)支持菊花链配置提供单独控制每个通道。设备半桥配置为低侧驱动或高侧驱动。此外，对半桥可以并联以使驱动电流增加一倍，也可以配置为全桥来驱动多达四个锁存阀(双稳定阀)或四个刷直流电机。

特性

• 8个半桥+36V

• 高性能


• 低通电阻:R(DS(on)): 200毫欧典型(T(A) = +25°C)

• 连续输出电流高达1A(RMS)每半桥(T(A) = +25°C)

• 当前驱动器调节(CDR)

• 电压激励监管(VDR)

• 集成无损电流传感(ICS)

• 高的灵活性


• 每个通道的独立可编程HIT和HOLD电流(I(HIT)， I(HOLD))

• 每个通道独立可编程HIT电流计时(t(HIT))

• 全桥配置支持

• 并行模式支持

• 高速串行接口

• 5 mhz菊花链配置

• 10MHz无菊花链

• 保护和诊断


• 过电流保护((OCP)

• 负载检测(OL)

• 柱塞运动检测(DPM)

• 欠压锁定(UVLO)

• HIT电流未达(HHF)

• 热停机温度= +145°C (TSD)

• 用于诊断目的的故障寄存器

• 集成:


• 32 tqfn5mm x 5mm包装

应用程序

• 继电器驱动程序

• 电磁阀，电磁驱动器

• 通用低侧和高侧开关应用

• 锁存(双稳定)电磁阀驱动器

• 有刷直流电机驱动器

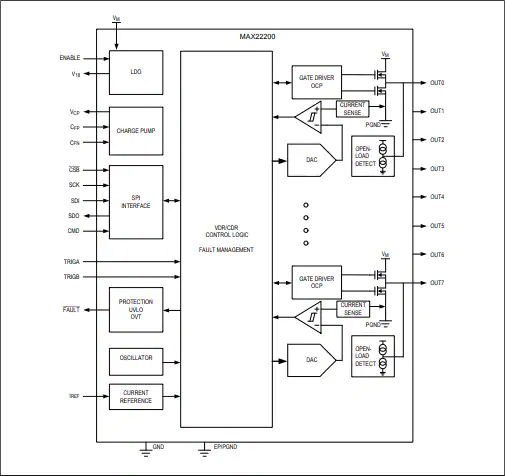

框图
