Maxim Integrated MAX25250 Four Output Mini PMIC是一款高效的四输出PMIC，集成了三个DC-DC转换器和一个高psrr LDO，适用于相机应用。MAX25250具有软启动、过流和过温保护。

OUT1是一种1A高压同步降压变换器，由同轴电缆或汽车电池供电。OUT2和OUT3低压同步降压转换器从OUT1工作，提供0.8V到3.9875V的输出电压范围。OUT2为高像素相机和高速串行器提供了1.2A。OUT3提供1.2A为成像器、串行器和MCU的副轨供电。OUT4是一款低电压，低噪音，高psrr的成像功率LDO。

所有降压转换器在负载、线路和温度范围内均能实现±1.5%的输出电压精度。监控过压、欠压故障，错误通过RESET进行通信。

Maxim MAX25250四输出迷你PMIC具有2.2MHz固定频率PWM模式，提高抗噪声能力和负载瞬态响应。MAX25250的高频工作允许使用全陶瓷电容器，并将外部元件最小化。可编程扩频调频使辐射电磁辐射最小化。此外，集成的低rds (ON)开关提高了高负荷下的效率，使布局比离散解决方案更简单。

MAX25250 PMIC适用于-40°C至+125°C的汽车温度范围。

特性

• 多功能，体积小

• ±1.5%输出电压精度

• 机汇/紫外线监控

• OUT2和OUT3提供高达1.2A

• 0.8V至3.9875V, 12.5mV步长

• 输入电压范围5V ~ 22V

• 输出电压为50mV级

• 1A同步高压降压转换器

• 两个同步低压降压变换器

• 相机传感器LDO;50 db 1 khz

• 2.2 mhz操作

• 输出-开路漏极

• 高精度

• 适用于汽车环境

• 电流型,forced-PWM操作

• 过温、短路保护

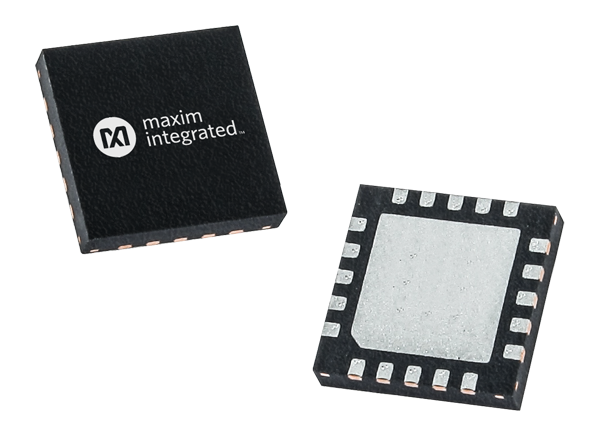

• 3.5mm x 3.5mm 20-Pin TQFN

• -40°C至+125°C 1级汽车温度范围

• AEC-Q100合格

应用程序

• 围观的相机

• 后视摄像头

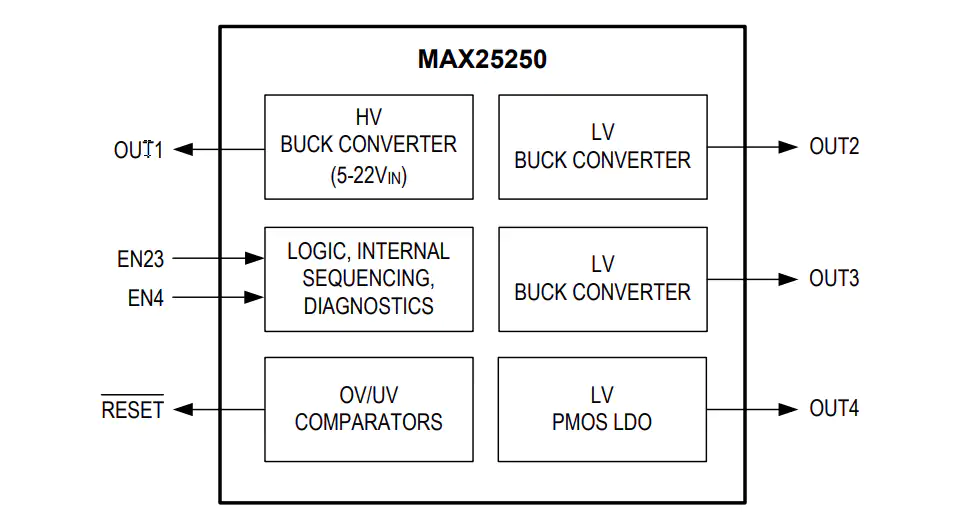

简化框图
