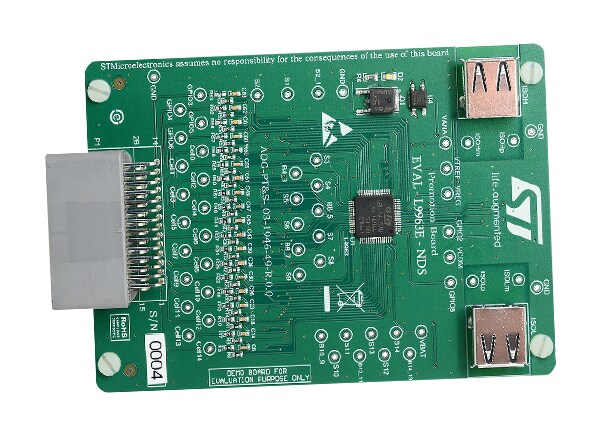

意法半导体EVAL-L9963E-NDS BMS IC评估板是L9963E用于锂离子电池管理应用的硬件工具。该单板可作为分布式BMS中的单个节点使用。当管理的电池单体总数超过14个时，需要EVAL-L9963E-NDS。堆叠节点数与电池总电压有关。可以通过其他EVAL-L9963E-NDS添加其他节点。除了基本节点eval - l9963e外，最多可以堆叠31个节点。它必须与EVAL-L9963E-MCU一起作为第二级使用，或与附加的EVAL-L9963E-NDS堆叠。

意法半导体EVAL-L9963E-NDS允许用户管理多达14通道的电池电压传感，1通道的电流传感，以及多达4个模拟输入的温度传感(外加一个板载NTC来检测PCB温度)。该板为热插拔提供额外的保护。EVAL-L9963E-NDS不打算用作独立的评估板，但与EVAL-L9963E-MCU。

特性

• 单节点L9963E板，用于分布式多小区BMS

• 可与EVAL-L9963E mcu或EVAL-L9963E作为第二级使用，或与EVAL-L9963E- nds堆叠

• 从4到14个细胞串联测量，样品之间有0 us的去同步延迟。支持也母线连接，而不改变细胞的结果

• 库仑计数器支持封装在点火开关状态下的过电流检测

• 完全同步的电流和电压样品

• 16位电压测量

• 节点之间的通信通过2.66Mbps隔离串行通信与再生缓冲区，支持双接入环

• 基于变压器隔离

• 多达4个模拟输入的NTC传感，加上PCB温度传感

• 热插拔保护电路

必需的设备

• 电力供应

• 至少三个输出0 - 30V(如果可能的话60V)

• 1个输出电源L9963E (0:60V)

• 1个输出模拟电池共模电压(0:60V)

• 1个输出模拟电池电压(0:5V)

• eval - l9963e单片机作为分布式BMS系统的第一级

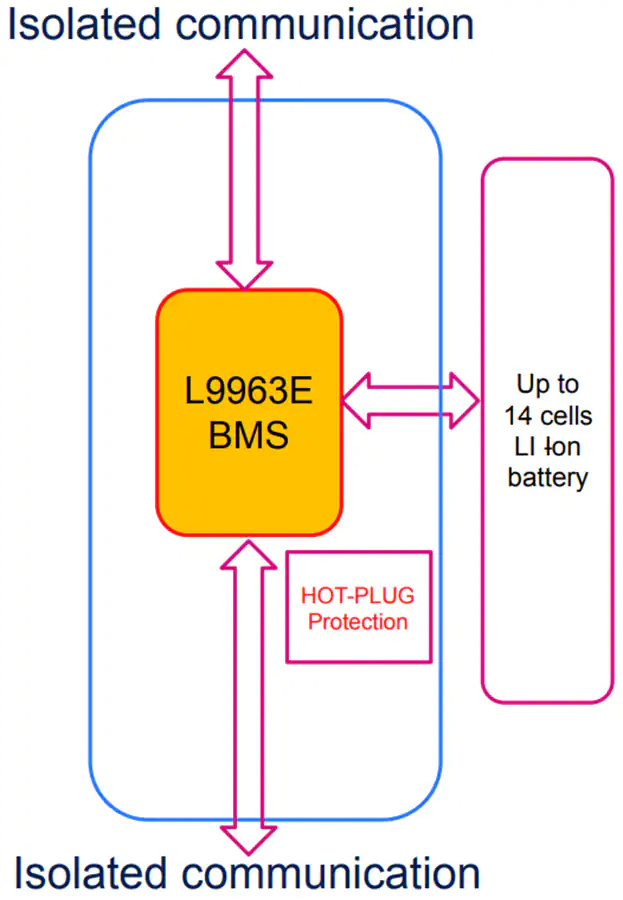

框图
